Цилиндар за шипки со тенок компактен водич од серијата MGP | Пневматски цилиндар со висока цврстина без ротација

Марка: SOLH од Richge Technology

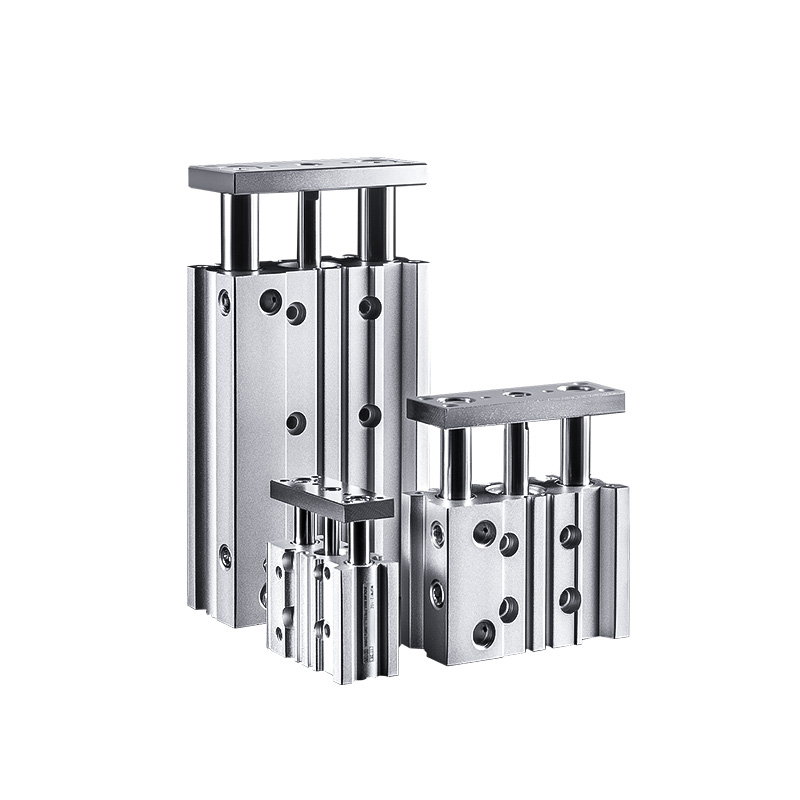

Преглед на производот и структурни карактеристики

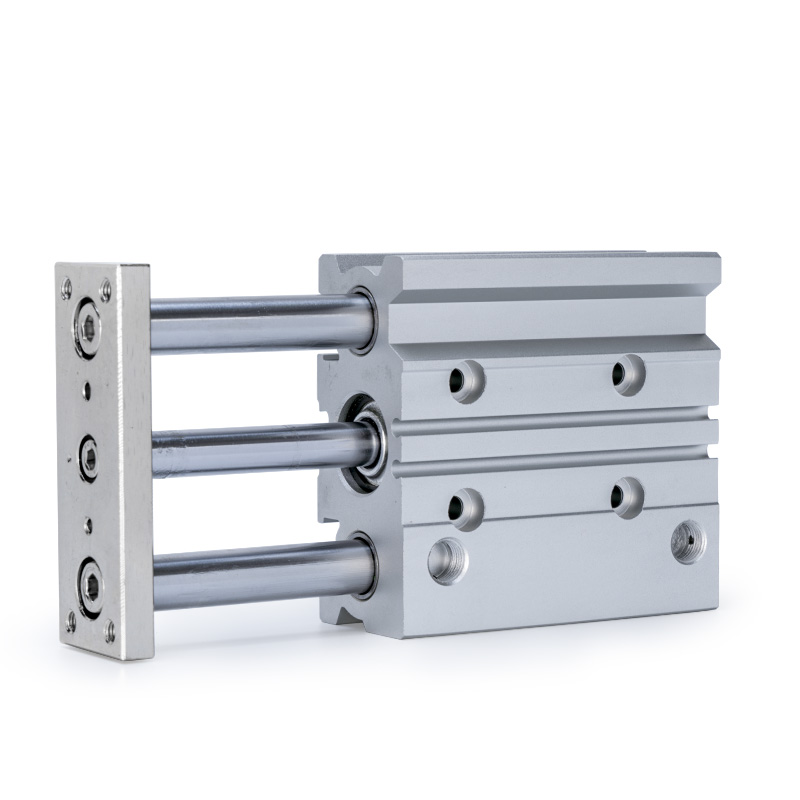

     Серијата SOLH MGP е цилиндар со двојна шипка со тенок тип со висока ригидност што интегрира тело на цилиндар, двојни водилки и прецизни лежишта. Со вградени перформанси против торзија и силна отпорност на странично оптоварување, не бара надворешен механизам за водење. Со рамно ултра тенко тело и лесен дизајн (тежина намалена за 17%~24% во споредба со конвенционалните цилиндри), совршено се вклопува во компактни распореди за автоматизација за сценарија за притискање, позиционирање, подигање и пренос на работните парчиња. Три заменливи типови лежишта покриваат тешки, брзи и ултра-прецизни работни услови, реализирајќи универзални линеарни решенија за возење на целата сцена.

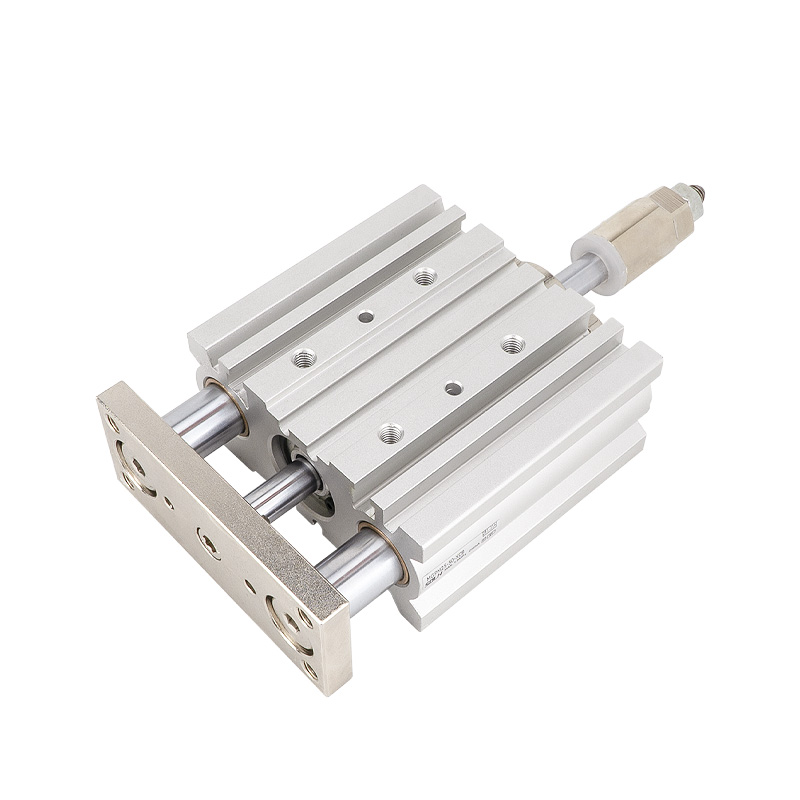

Основни структурни предности

• Дизајн на шипки со коаксијален двоен водич: Клипот и двојните водечки шипки прифаќаат интегриран коаксијален распоред за да се обезбеди синхрона работа, ефикасно елиминирајќи го отклонувањето и торзијата за време на движењето и значително ја подобрува целокупната цврстина и стабилност.

• Изборно мулти-тип баферирање: Стандардни гумени бафери со двоен крај за конвенционална стабилна работа; опционален тампон за воздушно перниче (АЗ тип, достапен за отвор ≥20mm) за елиминирање на крутото влијание при циклични движења со голема брзина и тешко оптоварување.

• Ултра тенко лесно тело: Оптимизираната рамна тенка структура заштедува простор за инсталација и ја намалува вкупната тежина на опремата, погодна за високо интегриран дизајн на компактна автоматска опрема.

• Вграден магнетен жлеб: Резервиран жлеб за водилка за директна инсталација на магнетен прекинувач без дополнителни држачи, овозможувајќи едноставна и уредна конфигурација на сигналот за повратна информација за положбата.

Три основни под-серијали (класификација на лежиштата и основа за избор на клучеви)

     Серијата MGP е поделена на три подмодели засновани на внатрешни структури на лежиштата, покривајќи ултрапрецизни сценарија со голема брзина со ниско триење, тешки отпорни на абење и нула клиренс, што е основна основа за брз избор на модели.

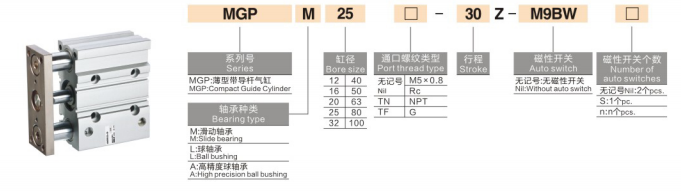

Целосни правила за именување на моделот

Пример за модел: MGPM20-50Z-M9B

1.Дефиниција на сегментот на кодот

• Код на серијата: MGP + наставка на лежиштето (M/L/A), што претставува тенок тип цилиндар со двојна водилка со различни конфигурации на лежиштето

• Големина на дупката: 12/16/20/25/32/40/50/63/80/100 (мм, целосни спецификации за индустриски стандарди)

• Должина на удар: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (стандарден опсег на целосен удар)

• Конфигурација на бафер и магнетен прстен

￮ Z: Стандарден тип, гумен тампон со двоен крај + вграден магнетен прстен, компатибилен со инсталација на магнетен прекинувач

￮ АЗ: Тип на тампон на воздушно перниче (само за отвор ≥20mm), ефикасно се спротивставува на удар при работа со голема брзина и тешко оптоварување

￮ Без наставка: Без магнетен прстен, магнетниот прекинувач не може да се инсталира

• Магнетен прекинувач: Опционални M9B, A93, D-M9N и други модели, директно инсталирани во жлебовите на шипките без држачи за монтирање

2. Примери за типични нарачки

• MGPM20-50Z: отвор од 20 mm, удар од 50 mm, лизгачко лежиште, стандарден гумен тампон со магнетен прстен

• MGPL25-100Z-A93: отвор од 25 мм, удар од 100 мм, топчест лежиште со голема брзина, со магнетен прекинувач А93

• MGPA32-75AZ: отвор од 32 мм, удар од 75 мм, лежиште со висока прецизност, тампон за воздушно перниче за високопрецизна работа против удари

Општи основни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, номинален работен притисок)

• Режим на работа: Двојно клипно движење

• Опсег на работен притисок: 0,12~1,0MPa; Минимален почетен притисок: 0,1MPa

• Доказ притисок: 1,5 MPa

• Температура на околината: -10℃~60℃ (потребна е средина без мраз)

• Работна брзина: 50~500mm/s (MGPL max 500mm/s; MGPM/MGPA max 400mm/s)

• Баферски режим: Стандарден гумен тампон со двоен крај; тампон за воздушно перниче опционално за отвор 20~100mm

• Точност без ротација: MGPM ±0,05~0,07mm; MGPL ±0,03~0,05mm; MGPA ± 0,01 mm

Спецификација за големина на порта

• Отвор 12/16мм: М5×0,8

• Отвор 20/25/32 мм: PT1/8

• Отвор 40/50мм: PT1/4

• Отвор 63/80/100мм: PT3/8

Теоретски податоци за потисок и затегнување (@0,5 MPa, единица: N)

Упатства за брз избор со една реченица

1. Избор на модел на лежиште: Изберете MGPM за тешки оптоварувања, отпорни на абење и правливи средини; изберете MGPL за голема брзина, ниско триење и често возење велосипед; изберете MGPA за ултра прецизно позиционирање и барања за прецизност со високи повторувања.

2. Конфигурација на магнетен прстен: Изберете наставка Z за опрема која бара откривање позиција и повратна информација за сигналот; изберете не-Z основен тип ако не е потребна функција на прекинувачот.

3. Избор на режим на бафер: Прифатете го тампонот на воздушното перниче АЗ за работни услови со голема брзина, долг удар и со голем удар; стандарден гумен тампон е применлив за конвенционални општи сценарија.

4. Појавување на дупчење и мозочен удар: Изберете соодветна големина на отворот во согласност со реалните барања за оптоварување и потисок; стандардниот опсег на удар е 5~300 mm за да се задоволат повеќето барања за индустриска автоматизација.

Типични сценарија за примена

• Електронска автоматизација: Позиционирање на ПХБ плоча, пресување на компоненти, подигнување на микро-модули и прецизно склопување на електронски делови.

• Опрема за прецизно откривање: Подигнување на сонда за откривање, позиционирање и стегање на работното парче, високопрецизно монтирање и калибрација.

• Машини за пакување и логистика: Пренесување на работното парче на кратки растојанија, дигалка и позиционирање на материјалот, стабилно взаемно хранење.

• Општа индустриска автоматизација: Компактна опрема што го ограничува позиционирањето, печат на помошното притискање, тешко-брзинско циклично работење во правливи работилници.

Резиме на една реченица

     Тенкиот компактен цилиндар со водилка од серијата SOLH MGP интегрира три конфигурации на лежишта за покривање на тешки, брзи и ултра-прецизни сценарија, со висока цврстина, силна отпорност на странично оптоварување и дизајн за заштеда на простор, служејќи како најразновидната универзална автоматизација на линеарна возење со двојни водичи.
