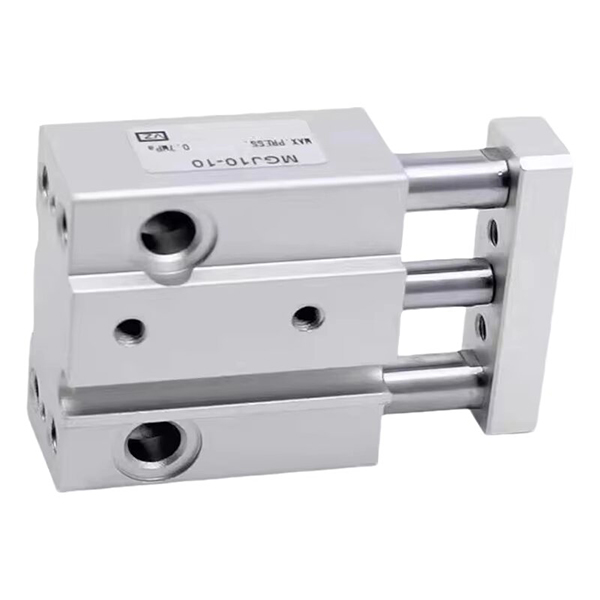

Цилиндар за шипки со ултракомпактен мини водич MGJ | Високопрецизен тип против ротација

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH MGJ е ултра мал, високопрецизен и лесен цилиндар со водилка, специјално дизајниран за сценарија за микро автоматизација. Со ултра компактна минијатуризирана структура, ±0,1° прецизни перформанси против ротација, монтажа во двојна насока и еднострано централизирано цевководство и дизајн на жици, оваа серија покрива само големини на отвори φ6 и φ10 со ултра-краток потег во опсег од 5 mm до 20 mm. Совршено е приспособен за апликации со микро-оптоварување, ограничен простор и високопрецизно позиционирање во електронска опрема, медицински инструменти и прецизни машини, служејќи како основна извршна компонента за минијатурни автоматизирани системи.

Основно позиционирање и структурни карактеристики

1.Екстремна минијатуризација и ултра-компактна големина

• Ултра мала покриеност со спецификации: Достапно во φ6mm и φ10mm ултра-мали големини на отвори, со соодветни кратки потези од 5/10/15mm (φ6) и 5/10/15/20mm (φ10), ексклузивно дизајнирани за барања за возење со микро-потези.

• Тенка и тенка димензија на телото: Ултра-компактниот модел MGJ6 се одликува со ултра тенко и тесно тело од 23+ удар (должина) × 29 mm (ширина) × 14,5 mm (висина), зафаќајќи минимален простор за инсталација и прилагодувајќи се на високо интегрираниот распоред на компактна опрема.

2.Високопрецизни перформанси против ротација

• Опремена со вградени двојни водилки и интегрирана структура на рамката за водич, серијата MGJ постигнува одлична способност против отклонување. Достигнува ултра ниската толеранција на ротација±0,1°, ефикасно избегнување на отстапувањето на положбата за време на стегање, склопување и фино приспособување на микроделови и обезбедувајќи постојана точност на позиционирање со висока прецизност.

3.Флексибилна монтажа и централизиранаДизајн на цевки

• Поддршка за монтирање со двојна насока: И долната и задната површина се резервирани за фиксна инсталација, поддржувајќи повеќеаголен распоред во тесни и затворени простори со силна приспособливост на сцената.

• Еднострани централизирани цевки и жици: Воздушните цевки и линиите за магнетни прекинувачи се распоредени на една страна рамномерно, со што се остварува уредно и стандардизирано поврзување при густо распоредување на повеќе цилиндри, поедноставувајќи ја инсталацијата на лице место и подоцна одржување.

• Инсталација со двоен прекинувач за ултра-краток удар: Дури и минималниот удар од 5 mm може да биде опремен со два магнетни прекинувачи, со што се реализира сеопфатно откривање на положбата на двата краја без мртов агол.

4.Лесна и издржлива циклична работа

• Ултра-лесна телесна тежина: Екстремно мала вкупна тежина — MGJ6-5 е само 27,3 g, а максималната спецификација MGJ10-20 е само 63,2 g, што во голема мера го намалува оптоварувањето на опремата и е погодно за лесни микро-автоматизирани механизми.

• Работење без одржување и стабилно: Усвојувајќи го дизајнот за подмачкување без масло со гумени бафери со двоен крај, тој поддржува долгорочно високофреквентно циклично движење со лесно оптоварување, со низок шум, стабилна работа и долг работен век.

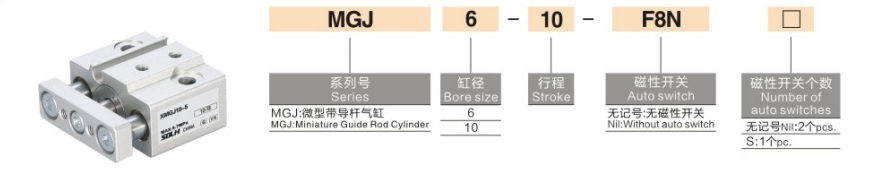

Целосно правило за кодирање на моделот

Примери на модели: MGJ6-10-F8N | MGJ10-15S

Референтни примери за стандардна нарачка

• МГЈ6-5: φ6 отвор, удар од 5mm, стандарден тип без магнетен прекинувач

• МГЈ10-15-2S: φ10 отвор, удар од 15 mm, опремен со 2 магнетни прекинувачи за откривање на позиции со двоен крај

• МГЈ6-10-F8N: φ6 отвор, удар од 10 mm, усогласен со магнетен прекинувач D-F8N

Основни технички спецификации (20℃, 0,5MPa стандардна состојба)

1. Основни општи спецификации

• Режим на работа: Двојно клипно движење

• Опсег на работен притисок: 0,15~0,7MPa; Доказ притисок: 1,05MPa

• Температура на околината: -10℃~60℃ (работна средина без мраз)

• Работна брзина на клипот: 50~500mm/s

• Баферски режим: Гумен пуфер со двоен крај за стабилна апсорпција на удари

• Режим на подмачкување: Работа без масло без одржување

2.Теоретски излезен потисок (@0,5MPa)

3.Спецификација за тежина на производот (g)

Типични сценарија за индустриска примена

• Електронска прецизна опрема: Микро стегање на компонентите на мобилниот телефон и камерата, мало туркање на ПХБ плочата, позиционирање на стегање на терминалот и прецизно склопување на микро-модулите.

• Медицинска инструментација: Минијатурно префрлување вентили, подигање и спуштање на иглата за земање примероци и прецизно возење на минимално инвазивна медицинска опрема, исполнувајќи ги барањата за чиста и стабилна работа од медицинска класа.

• Прецизни машини и оптика: Позиционирање на склопување на микро делови, фино прилагодување на оптичките леќи, калибрација на микро-поместување со сонда за откривање и механизми за микро-прилагодување со висока прецизност.

• Полупроводничка индустрија: Микро-превод на ситни наполитанки, минијатурно подигање и позиционирање со жига и извршно дејство со лесно оптоварување во работилници за чисти полупроводници без прашина.

Споредба на јадрото на сериите MGJ против сериите MGP (Mini vs Standard)

Водич за брз избор

1. Избор на големина на дупката: Изберете φ6mm за работно оптоварување ≤10N; изберете φ10mm за работно оптоварување ≤30N, одговара со безбедносен фактор ≥2 за стабилно работење.

2. Избор на спецификација за мозочен удар: Изберете 5/10/15/20mm ултракраток удар според реалните барања за возење со микро-поместување.

3. Конфигурација на магнетен прекинувач: Изберете 2S за откривање на позиција со двоен крај; изберете единечна S за повратна информација на сигналот од еден крај; нема ознака за основниот модел без прекинувач.

Резиме на една реченица

     Цилиндарот со ултра-компактен мини водич од серијата SOLH MGJ има микро големина, висока прецизност против ротација ±0,1°, лесна работа без масло и флексибилно монтирање, што е оптимален микро пневматски активирач со висока прецизност за минијатурна автоматизација со ограничен простор, медицинска и електронска опрема.
