Цилиндар за шипки со водич за долги удари од серијата MGG | Пневматски цилиндар со ултра висока ригидност

Марка: SOLH од Richge Technology

Преглед на производот и основни структурни карактеристики

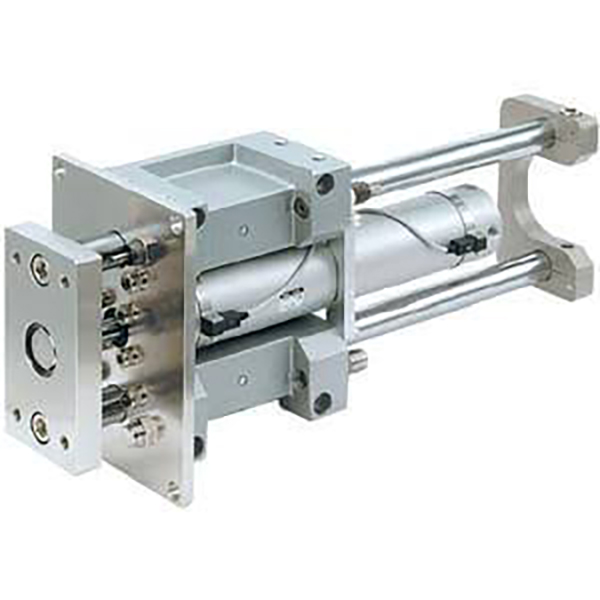

     Серијата SOLH MGG е професионален цилиндар со водилка со долги удари, со тркалезна цилиндрична цевка + надворешна структура со двојна водечка прачка. Дизајнирана за ултра висока цврстина, отпорност на екстремно странично оптоварување, стабилна работа на долг пат и високопрецизни перформанси против ротација, оваа серија опфаќа големини на отвори од φ20mm до φ100mm, нудејќи два модели кои можат да се конфигурираат: тип на лежиште од јаглеродна легура MGGM и MGGL со високопрецизна топка. Специјално е дизајниран за работни услови со долг удар, тежок товар, голем удар и ексцентрични работни услови, широко применет во автоматизирани станици за подигање, преведување, запирање и туркање.

Клучни структурни предности

• Тешка структура со ултра-висока ригидност: Усвојувајќи ја густата тркалезна цевка со цилиндри и надворешни двојни водилки со голем дијаметар со дизајн со широк распон, серијата MGG обезбедува водечка отпорност во индустријата на свиткување, торзија и странична сила. Капацитетот на страничното оптоварување достигнува повеќе од 3 пати поголем од оној на обичните цилиндри, обезбедувајќи нула попуштање при долги удари и нула поместување при тешки товари.

• Водечки перформанси за долги удари во индустријата: Целосната серија поддржува максимален стандарден удар од 1300 mm, што далеку ги надминува границите на ударот на сериите MGP и MGQ. Совршено се прилагодува на преносот на материјали на долги растојанија, на подигнување на платформата за високо патување и на продолжени линеарни сценарија за возење.

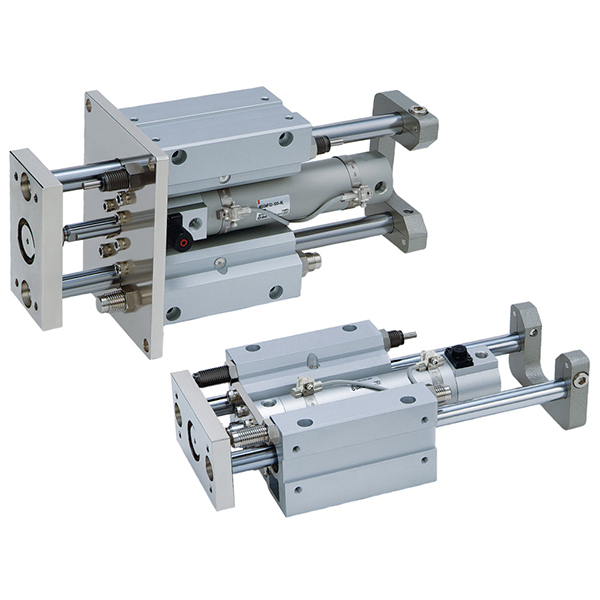

• Конфигурации на двојни лежишта за целосни сценарија

￮ МГГM (лизгачки лежиште): Опремен со лизгачка черупка од јаглеродна легура, се одликува со супериорна отпорност на странично оптоварување, отпорност на удар и отпорност на абење, што служи како прв избор за тешки работни услови со тежок товар, прашина и многу удари.

￮ МГГL (топчесто лежиште): Усвојувајќи ги високопрецизните линеарни топчести лежишта, постигнува ултра ниско триење, ултра мазно движење и стабилно високофреквентно возење велосипед, идеално за прецизно позиционирање со долг удар и взаемно движење со голема брзина.

• Стандарден вграден хидрауличен бафер: Различно од конвенционалните гумени тампон цилиндри, серијата MGG е опремена со вградени хидраулични бафери со двоен крај како стандардна конфигурација. Ефикасно ја апсорбира огромната енергија од ударот генерирана од долгиот удар и движењето со голема брзина, елиминирајќи ја бучавата од судир и заштитувајќи ја опремата и работните парчиња од оштетување од удар.

• Ултра-висока прецизност против ротација: Постигнува исклучителна точност против ротација од ±0,02°~±0,07°, со поголеми димензии на отворите кои обезбедуваат поголема прецизност. Моделот φ100mm достигнува врвна прецизност од ±0,02°, гарантирајќи исклучително стабилно и сигурно повторено позиционирање.

• Модуларен дизајн со ниско одржување: Телото на цилиндерот и рамката на водичот усвојуваат независна модуларна структура, овозможувајќи посебна замена на цевката на цилиндерот и компонентите на клипот, што значително ги намалува трошоците за подоцнежно одржување. Мултинасочните жлебови на магнетниот прекинувач поддржуваат флексибилна инсталација за откривање позиција.

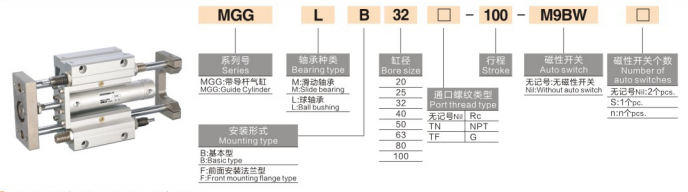

Целосни правила за именување на моделот

Примери на модели: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Референтни примери за стандардна нарачка

• МГГM40-300S: отвор од 40 mm, долг удар од 300 mm, тип на лежиште со вграден магнет

• МГГL25-200J-30S: отвор од 25 mm, стандарден удар од 200 mm, прилагодлив удар од 30 mm, тип на прецизен топчест лежиште

• МГГM63-400F-XB6: отвор од 63 мм, удар од 400 мм, монтажа на прирабница, тежок цилиндар отпорен на високи температури

Стандардни основни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, 0,5MPa номинален притисок)

1. Општи параметри за изведба

• Опсег на работен притисок: 0,1~1,0MPa; Доказ притисок: 1,5MPa

• Температура на околината: -10℃~60℃ (конвенционална средина без мраз); -10℃~150℃ (-XB6 верзија со висока температура)

• Работна брзина на клипот: 50~1000mm/s, специјално оптимизиран за долготрајна работа со голема брзина

• Баферски режим: Стандарден хидрауличен тампон со двоен крај со моќна апсорпција на енергија од удар

• Режим на подмачкување: Работа без одржување без масло, погодна за различни индустриски средини

2. Теоретски податоци за потисок (@0,5MPa, единица: N)

3. Податоци за тежината на производот (100мм удар, единица: kg)

Споредба на селекција на јадрото на MGGM наспроти MGGL

Методи за монтирање и типични сценарија за примена

1. Опции за двојна монтажа

• Основен тип (Б): Претходно резервирани отвори за завртки на долните и страничните површини за директно прицврстување. Се одликува со едноставно склопување и расклопување, погодно за конвенционален хоризонтален и вертикален распоред на опремата.

• Тип на прирабница (F): Структура за монтирање на предна прирабница, специјално дизајнирана за вертикално туркање надолу, влечење и суспендирани работни услови на оптоварување, обезбедувајќи стабилно носење на товарот.

2. Основни индустриски апликации

• Платформа за подигнување со долг удар: Подигнување на опремата и вертикално возење на работна маса, поддршка на ултра долг удар од максимум 1300 mm, одржување на стабилност при нула попуштање при тежок товар со целосен удар.

• Превод на тешки транспортери: Превод на работното парче, пренос на палети и туркање материјал на долги растојанија; одличните анти-ексцентрични и анти-офсет перформанси обезбедуваат доследна точност на работењето.

• Станица за запирање со голем удар: Производствена линија за запирање на работното парче, позиционирање и ограничување на ударот; стандардниот хидрауличен тампон целосно ја апсорбира кинетичката енергија од моментален удар за да ја заштити опремата.

• Општа автоматизација Тешко возење: кревање жига, исфрлање на тешки делови и ексцентрично возење на товар; ги заменува традиционалните комбинации на сплит цилиндри + тешки водилки за да ја поедностави механичката структура и да ја подобри стабилноста на системот.

Споредба на основни разлики MGG vs MGP vs MGQ (Водич за избор на клучеви)

Водич за брз избор во три чекори

1. Избор на големина на дупката: Изберете ја големината на отворот според вистинскиот работен товар. Задржете го теоретскиот потисок ≥ реално оптоварување × 1,5; резервирајте 80% безбедносна маржа за работни услови со долг удар за да спречите опаѓање на шипката и отстапување на положбата.

2. Избор на тип на лежиште: Изберете лежиште за лизгање MGGM за сценарија со големо оптоварување, прашина и голем удар; изберете топчест лежиште MGGL за прецизно позиционирање со долг удар и циклично движење со висока фреквенција.

3. Избор на функционална конфигурација

￮ Побарувачка за ултра долг удар: дајте приоритет на сериите MGG (максимум 1300мм удар, надвор од можностите MGP/MGQ)

￮ Побарувачка за откривање позиција: опремување на конфигурација на магнет S + повеќенасочни магнетни прекинувачи

￮ Опкружување на висока температура: изберете опција -XB6 отпорна на висока температура (-10℃~150℃)

Резиме на една реченица

     Цилиндарот со долги водилки од серијата SOLH MGG има максимална цврстина, екстремна отпорност на удар и водечка во индустријата стабилност со долг удар од 1300 mm, опремен со стандарден хидрауличен тампон и ултра висока прецизност против ротација, што станува оптимално решение за автоматизирани станици за возење со тешки товари, долги патувања и голем удар.
