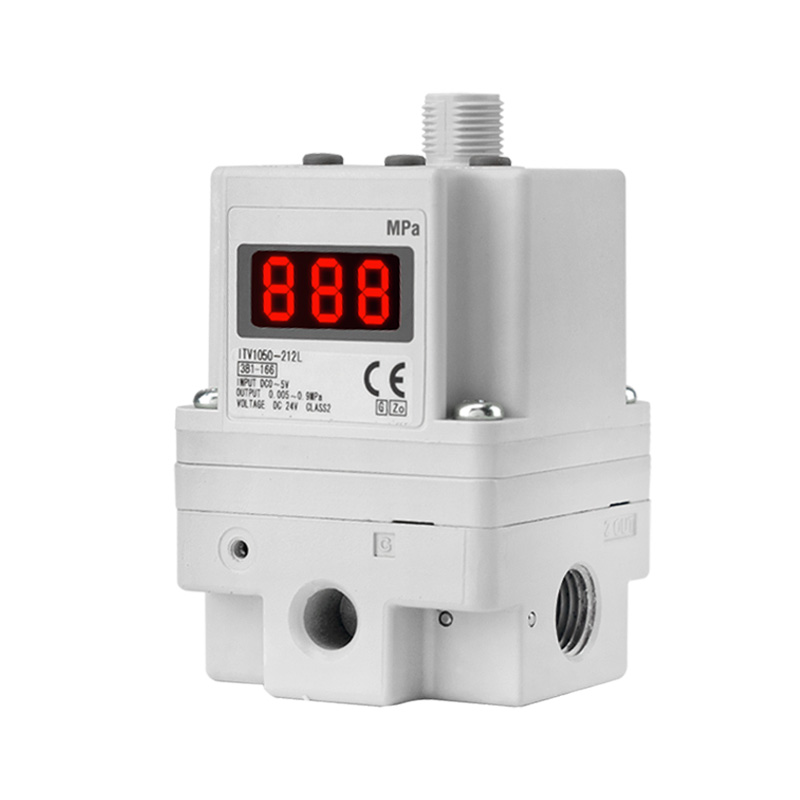

Електро-пневматски пропорционален вентил од серијата ITV со висок проток

Марка: SOLH од Richge Technology

Позиционирање на производот и принцип на работа

   1. Позиционирање на производот

     Електро-пневматски пропорционален вентил со висок проток на SOLH ITV серијата е SMC-заменлива компонента за конверзија од електрична во пневматска. Овозможува континуирано прилагодување на воздушниот притисок преку електрични контролни сигнали, целосно заменувајќи ги рачните вентили за намалување на притисокот за да се постигне автоматско, високопрецизно регулирање на притисокот од далечина, и е специјално оптимизиран за тешки кола за снабдување со воздух со голем проток.

   2. Основна функција и принцип

     -- Основна функција: Претворете го електричниот контролен сигнал во безстепен прилагодлив воздушен притисок за автоматско и далечинско регулирање на притисокот

     -- Принцип на работа: Електропневматски пропорционален систем за повратна врска со затворена јамка. Вградениот сензор за притисок го следи излезниот притисок во реално време и автоматски го коригира отстапувањето, обезбедувајќи извонредна прецизност на контролата и брза брзина на одговор

     -- Степен за заштита на животната средина: IP65 отпорен на прашина и прскање, стабилна работа во тешки индустриски услови на работилница

Брза референтна табела за модел од серии со висок проток

Универзални општи технички спецификации

     -- Применлива течност: Сув компримиран воздух

     -- Максимален доводен притисок: 1,0 MPa

     -- Амбиентална и средна температура: -5 ~ +60 ℃

     -- Напојување: DC24V ±10% (делумните верзии поддржуваат DC12–15V)

     -- Потрошувачка на енергија: ≤4W (модели опремени со комуникација)

     -- Излезен сигнал за монитор: Аналоген DC1–5V линеарен со вистински излезен притисок

     -- Опции за конец на пристаниште: Rc / NPT / G паралелна нишка, фитинзи за брзо притискање опционални

Видови на влезен сигнал и дефиниција на наставката на моделот

  1. Достапни контролни сигнали

     -- Аналоген влез (мејнстрим): DC0–10V напонски сигнал, 4–20mA струја сигнал

     -- Повеќестепено претходно поставено: 4-точка / 16-точка В/Излезна функција претходно поставена фиксен притисок

     -- Теренска комуникација: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (потребна е посебна дополнителна табла за комуникација)

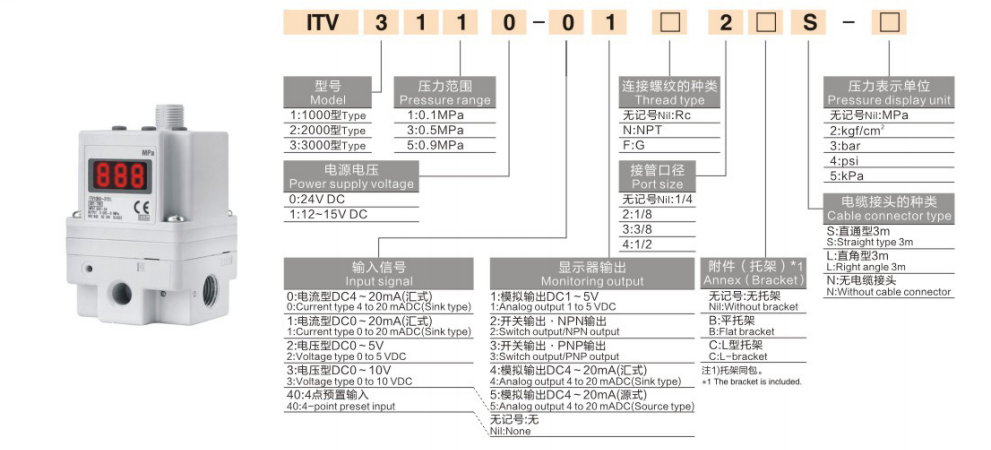

 2. Код на моделот Пример:ITV2050-31F2BN3

     -- ITV2050: ITV2000 серија со среден проток

     -- 31: Навој на порта G1/4

     -- F: Рамен држач за монтирање

     -- 2: Влез со аналоген напон DC0–10V

Основни предности на производот

  1. Во голема мера надградени перформанси со висок проток

     -- Максималниот капацитет на проток се зголеми за околу 5 пати во споредба со стандардните серии на ITV со мал проток, совршено задоволувајќи ги барањата за брзо взаемно движење на цилиндрите со големи отвори и синхроната опрема со повеќе цилиндри.

  2. Одлична висока прецизност и долгорочна стабилност

     -- Контрола на точност во рамките на ± 1% F.S., ултра брза брзина на одговор и мала флуктуација на притисокот, идеални за прецизно склопување, обработка на полупроводници, автоматско обложување и други производствени линии со високи стандарди.

  3. Компактен лесен оптимизиран преглед

     -- Тежината на моделот ITV2100 е намалена за 19% во однос на претходната генерација, флексибилен држач и монтажа на основата за да одговара на ограничен простор за инсталација.

  4. Интелигентна операција за корисникот

     -- Вграден LED дигитален дисплеј со висока осветленост за визуелизација на вредноста на притисокот во реално време; опремен со алгоритам за самодијагностика и излез на аларм за дефект за да се поедностави отстранувањето и одржувањето проблеми на лице место.

Типични сценарија за индустриска примена

     -- Контрола на притисок за цилиндри со голем проток и пневматски актуатори: машини за пакување, опрема за автоматско издавање и лепење

     -- Повеќестепено автоматско префрлување на притисок: опрема за заварување, станици за заковување, системи за контрола на затегнатоста на филмови и жици

     -- Ултра прецизни пневматски процесни јамки: производство на полупроводници, оптичко тестирање, опрема за медицинска прецизна автоматизација

     -- Централизирано далечинско прилагодување на притисокот на автоматизирани производни линии: заменете повеќе комплети рачни регулатори за еднократна дигитална контрола на притисокот

Насоки за избор на модел

     -- Изберете серии според потребната брзина на проток: ITV1100 за микро мал проток, ITV2100 за универзален среден проток, ITV3100 за тешка опрема со висок проток

     -- Потврдете го прилагодливиот опсег на притисок за целосно покривање на сите барања за работен притисок во процесот (0,005–0,9 MPa целосен опсег по избор)

     -- Тип на сигнал за контрола на натпревар: аналоген напон DC0–10V како стандарден избор; изберете специјална табла за комуникација ако е потребна дигитална контрола на полето-bus

     -- Потврдете ја формата за монтирање: Основна монтажа / странична монтажа / држач за да одговара на распоредот на воздушниот цевковод на лице место

Резиме на една реченица

     Електро-пневматскиот пропорционален вентил со висок проток SOLH ITV реализира беспрекорно дигитално прилагодување на притисокот преку електрични контролни сигнали, опремен со ултра голем капацитет на проток, IP65 индустриска заштита и мулти-тип на аналогни/fieldbus сигнал интерфејси, кои служат како основна контролна компонента за далечинско, високо прецизно и високоволумно регулирање на воздушниот притисок во сите автоматизирани системи.
