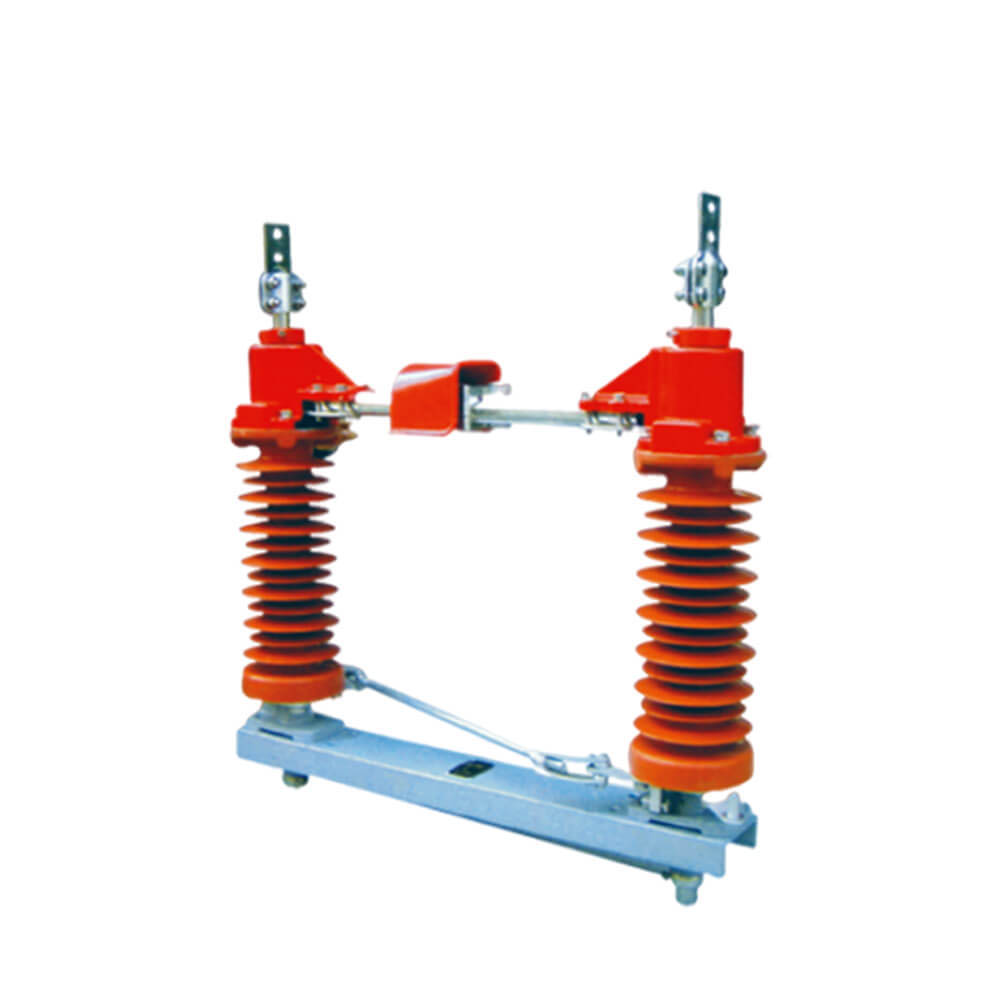

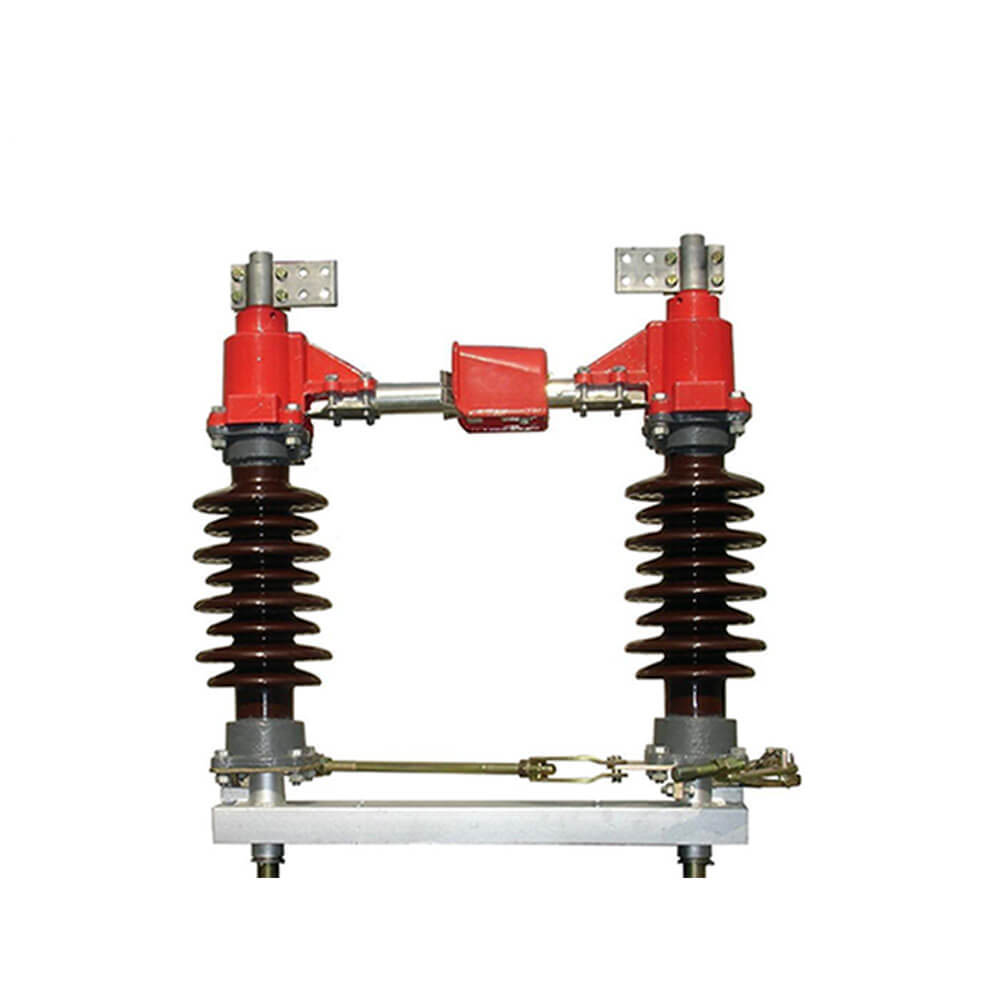

Надворешен електричен прекинувач со наизменична струја од серијата GW4 12kV 40,5kV Еднополска изолациона вештерка

GW4-12 (40,5) Прекинувач за исклучување на надворешната HV

  Високонапонскиот исклучувач е важен прекинувачки уред во електричниот систем на електраната и трафостаницата, кој треба да се користи заедно со високонапонскиот прекинувач. Се користи за приклучување, исклучување или менување линии на високонапонска опрема под услов на напон и оптоварување. Неговите главни функции се: да се обезбеди безбедност на високонапонските електрични апарати и уреди при работи на одржување, да се изолира напонот, не може да се користи и да се исклучи, влезна струја на оптоварување и струја на краток спој, може да се користи само за некои операции на прекинување кои не произведуваат силен лак, односно нема функција за гаснење на лак; според локацијата на инсталацијата, може да се подели на внатрешен и надворешен тип, според бројот на изолациони столбови, тип на единечна колона, тип на двоен столб и тип на три колони, со опционална опрема за секое напонско ниво.

  Прекинувачот за исклучување со висок напон на надворешен AC GW4-12(40,5) се користи за отворање и затворање на коло со напон, но без оптоварување 50/60Hz, 12(40,5)kV енергетски систем. Тој е во согласност со стандардите на IEC129-1984 AC прекинувач за исклучување и прекинувач за заземјување и GB1985 и други релативни стандарди.

Работен механизам

  Високонапонскиот исклучувач може да ја осигура безбедноста на високонапонските електрични апарати и уреди во работата за одржување и ја игра улогата на изолирачки напон. Не може да се користи за исклучување, влезна струја на оптоварување и прекинување на струјата на куса врска. Може да се користи само за некои операции на префрлување кои не произведуваат силен лак, односно нема функција за гаснење на лак. Според различни локации за инсталација, може да се подели на внатрешен и надворешен тип, а може да се подели на внатрешен тип и тип на отворено според бројот на изолациони столбови Тип на столб, тип на двоен столб и тип на три колони, со опционална опрема за секое напонско ниво. Исто така, може сигурно да го изолира делот за исклучување на напојувањето на високонапонскиот дистрибутивен уред од делот под напон, за да се осигури безбедноста на работата за одржување. Сите контакти на високонапонскиот исклучувач се изложени во воздух со очигледни точки на кршење. Исклучувачот нема уред за гаснење на лак, така што не може да се користи за да се прекине струјата на оптоварување или струјата на куса врска. Во спротивно, под дејство на висок напон, точката на кинење ќе произведе силен лак, кој тешко се гаси сам по себе, па дури и може да предизвика превртување (краток спој меѓу фазите или фазите), да ја изгори опремата и да ја загрози личната безбедност Се работи за сериозна несреќа со „влечење на раставувачот со оптоварување“.

  Високонапонскиот исклучувач може да се користи и за префрлување на некои кола за промена на режимот на работа на системот. На пример, во коло со двојна магистрала, висок напонски исклучувач може да се користи за да се префрли оперативното коло од една магистрала во друга.

Карактеристика на структурата

 Овој прекинувач за исклучување се состои од постамент, изолационен држач, електричен материјал и механизам за работа. На секој столб има по две загради, а на врвот на секоја заграда е инсталиран електричен нож и точката на поврзување на двете сечила е помеѓу двете загради. Со движење на оперативниот механизам, двете сечила можат да се ротираат хоризонтално деведесет степени за да се затворат. Можеме да поврземе три еднополни прекинувачи за исклучување во триполен прекинувач за поврзување преку прачка за меѓусебно поврзување. Овој прекинувач за исклучување може да се совпадне со рачниот механизам од типот CS11 или CS17, во него, CS17 да се користи во прекинувачот за исклучување со заземјување. (моторниот механизам може да се инсталира според потребите на корисникот), разумна структура, флексибилно работење; удобна инсталација, способна да користи еднополен или триполен; широко растојание на контакт, сигурна и сигурна изолација. Типот на заземјување е флексибилен според барањата на корисникот, може да се избере едно заземјување двојно заземјување или без заземјување.

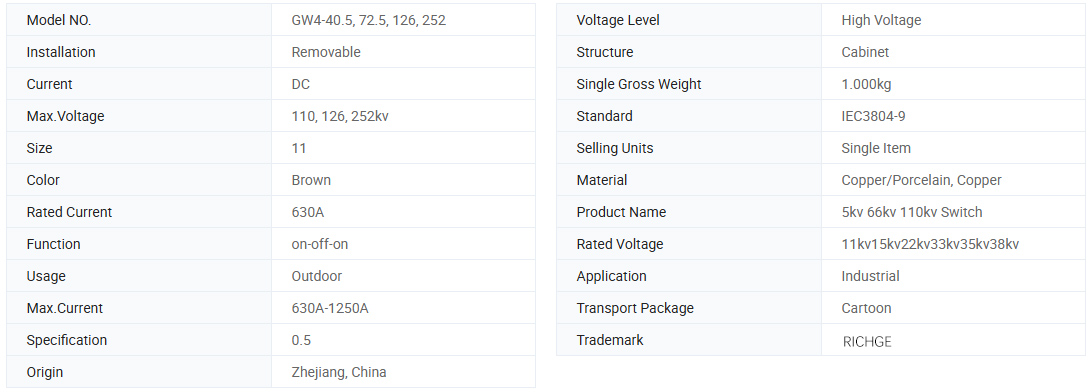

Основни информации.

Технички параметар

Модел	Номинален напон (kV)	Номинална струја (A)	Издржи струја (kA)	4 секунди кратко време издржи струја (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40,5 GW4-40,5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

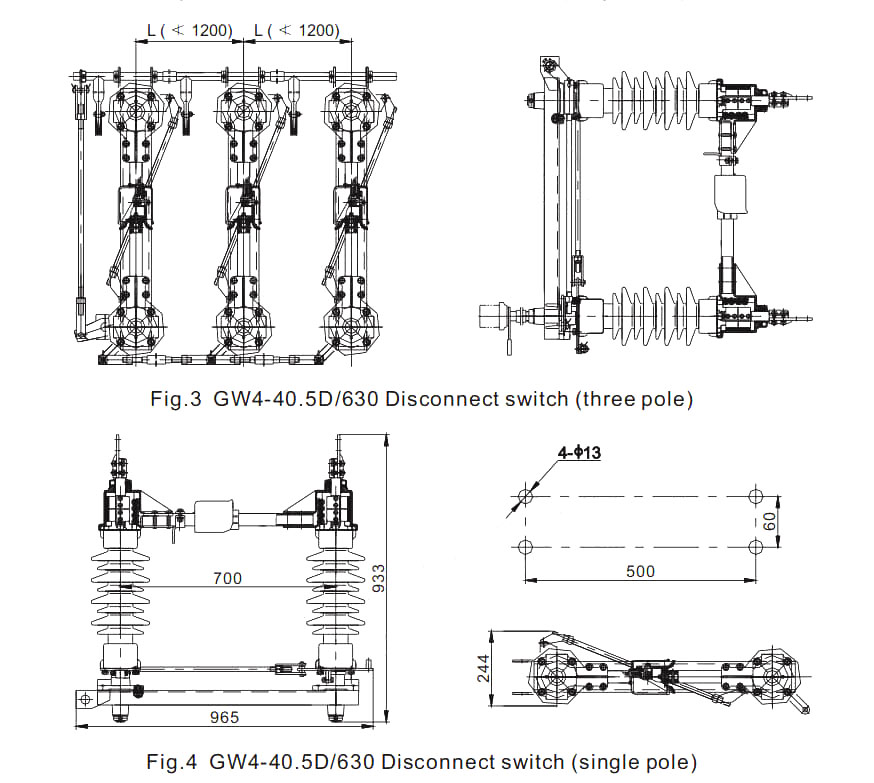

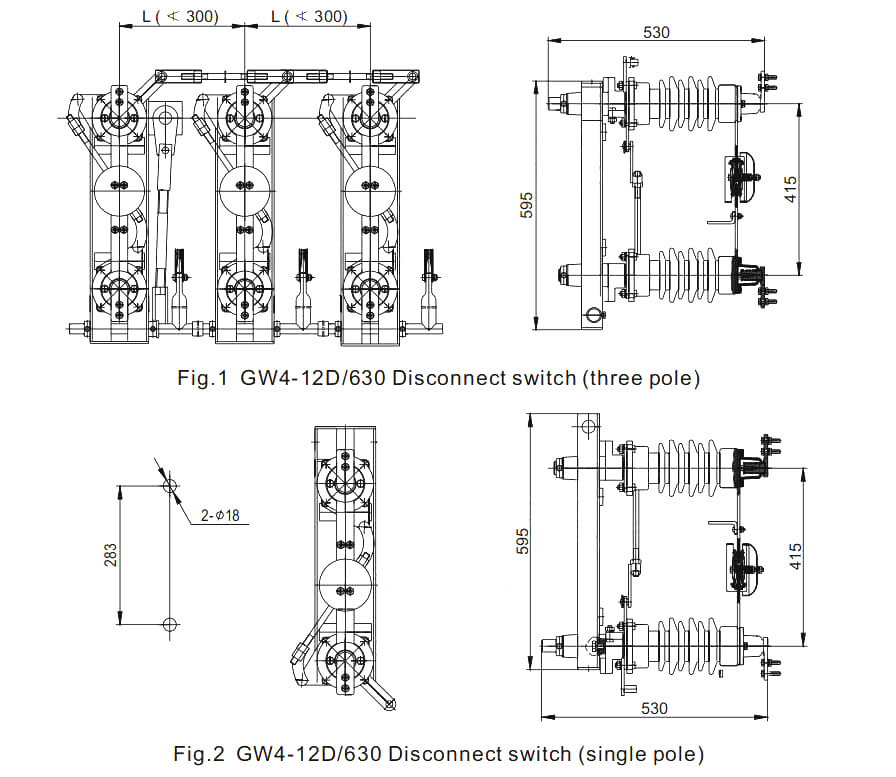

· Цртеж

Користете еколошки услови

1.Височина: ≤3000m;

2. Температура на околината: -25℃~+40℃;

3. Брзина на ветерот: ≤35m/s;

4. Степен на загадување: ≤III;

5. Интензитетот на земјотресот: ≤8 степени;

6. Применливите прилики треба да немаат запаливи, експлозиви, каустични гасови.

Инструкции за нарачка

lПрифатете OEM&ODM: ДА

lСертификат: CE, Тест извештаи

lВреме на производство: 7~ 12 работни дена

lГарантен период: 12 месеци

lВреме на испорака: 15 дена

lКога го нарачувате овој прекинувач, ве молиме наведете ја спецификацијата на моделот, номиналниот напон, номиналната струја и другите технички податоци.

lАко има посебни барања, можете да преговарате со нашите за да ги решите.
