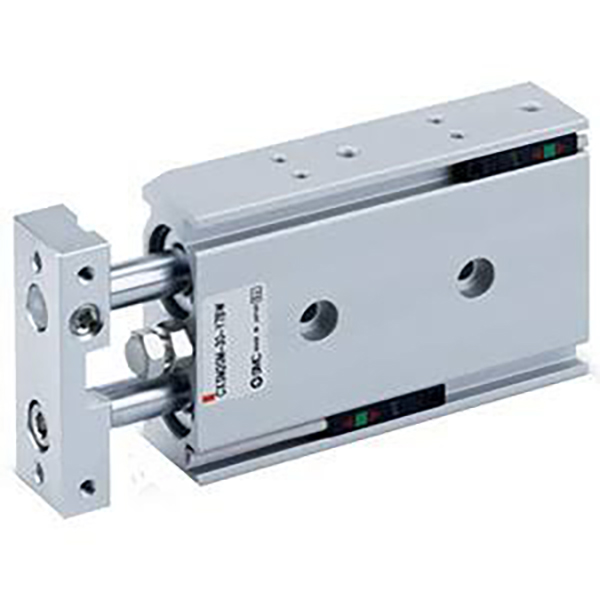

Компактен двоцилиндар од серијата CXSJ | Ултра тенок цилиндар со двоен клип со двојна прачка

Марка: SOLH од Richge Technology

Преглед на производот и основна структура

Серијата SOLH CXSJ е надградена ултра-компактна верзија на стандардниот двоцилиндар CXS. Усвојувајќи интегрирана структура со двоен клип и двонасочна прачка, таа обезбедувадвоен потисок во споредба со единечните цилиндри и постигнува нулта точност на ротација од ±0,1°. Оптимизирана со пократка должина, потесна ширина и помала тежина од традиционалните модели CXS, серијата CXSJ се одликува со пофлексибилно монтирање и е специјално дизајнирана за собирање и ставање, пренос на материјал, прецизно позиционирање и притискање при лесно оптоварување во ултра ограничени простори за автоматизација.

Основни структурни предности

• Интеграција со двоен клип и двојна шипка за водич: Изборни конфигурации на лежиште (M) и топчесто лежиште (L) со универзални вкупни димензии, издржливост на балансирање, прецизност и цена за различни работни услови.

• Реверзибилна база на магнетни прекинувачи: Поддржува инсталација во 4 насоки без структурни пречки, овозможувајќи флексибилно откривање на позицијата со повеќе агли и симетрично прилагодување на лево/десно монтирање.

• Стандарден бафер и магнетен дизајн: Опремен со гумени бафери со двоен крај за стабилно амортизирање; вградениот магнетен прстен (наставка Z) е резервиран за инсталација на магнетен прекинувач. Нема опција за воздушен пуфер (AZ), гумениот пуфер служи како стандардна апсорпција на удари.

• Дизајн со двојна порта за мали отвори: Големините на отворот φ6 и φ10 поддржуваат двојни аксијални и странични цевки, во голема мера го оптимизираат распоредот на цевководот во ултра компактни распореди на опрема.

Класификација на основни подсеријали (тип на лежиште и прачка)

Серијата CXSJ опфаќа четири основни модели за да одговараат на работните сценарија со ниска брзина со тешко оптоварување, прецизност со голема брзина и двоен излез, постигнувајќи целосна покриеност на барањата за компактна автоматизација.

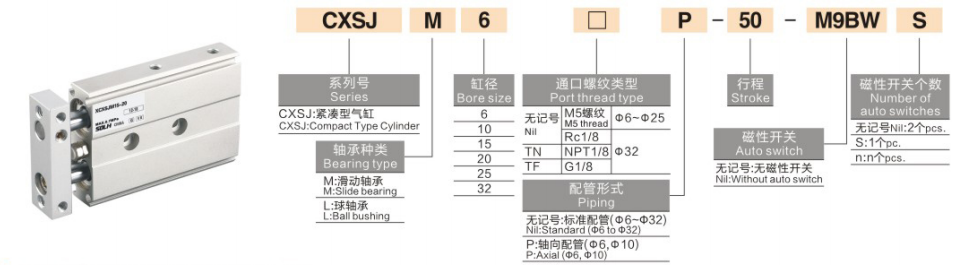

Целосни правила за именување на моделот

Модел Пример: CXSJL20-50Z-M9B

1. Дефиниција на код за именување

1. Код на серијата: CXSJ + лежиште и тип на прачка (M / L / WM / WL)

2. Големина на дупката: 6 / 10 / 15 / 20 / 25 / 32 mm (целосен стандарден опсег на отвори)

3. Стандарден мозочен удар: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (максимален удар: 100 mm)

4. Конфигурација на бафер и магнетен прстен

￮ Z: Стандардна конфигурација (вграден магнетен прстен + гумен тампон со двоен крај, компатибилен со инсталација на магнетен прекинувач)

￮ Нема наставка Z: Немагнетен тип (магнетниот прекинувач недостапен)

￮ Забелешка: Серијата CXSJ поддржува само гумен тампон, без опција за тампон за воздух (AZ).

5. Магнетен прекинувач: Изборен D-M9B, D-A93, D-M9N; директно инсталиран на странични жлебови со компатибилност со реверзибилна основа во 4 насоки

6. Заклучи уред (опционално): R (брава со повлекување), P (продолжена брава)

Општи стандардни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, сув воздух)

• Режим на работа: Двоен клип возење со двојно дејство (излез со двоен потисок)

• Опсег на работен притисок: 0,1~0,7MPa (φ6: минимум 0,15MPa; φ10~φ32: минимум 0,1MPa)

• Доказ притисок: 1,05 MPa

• Температура на околината: -10℃~60℃ (околина без мраз)

• Работна брзина: 30~800mm/s (CXSJL тип со голема брзина до 800mm/s; CXSJM 30~600mm/s)

• Точност против ротација: ±0,1° (нула прецизност на торзија, во согласност со стандардната серија CXS)

• Баферски режим: Само гумен тампон со двоен крај (без опција за тампон за воздух)

• Големина на порта за цевки

￮ φ6 / φ10: M5×0,8 (поддржете аксијални и странични двојни цевки)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (само странични цевки)

• Начин на монтирање: 3-страна монтажа (долу / горе / странично); реверзибилната основа поддржува симетрична лева и десна инсталација

Теоретски податоци за потисок и затегнување (@0,5 MPa, единица: N)

Двоклипната структура обезбедувадвојна излезна сила во споредба со цилиндрите со еден клип со иста големина на отворот

Споредба на основни разлики CXSJ наспроти CXS

CXSJ е надградена ултра компактна верзија на CXS, оптимизирана специјално за сценарија за автоматизација во тесен простор

Водич за брз избор

1. Избор на тип на лежиште и прачка: Изберете CXSJM за опкружувања со тешки товари и прашина отпорни на абење; изберете CXSJL за непречено и често взаемно движење со голема брзина; усвои CXSJWM/CXSJWL за излез на прачка со двоен крај и билатерална синхрона работа.

2. Избор на верзија на модел: Претпочитајте CXSJ за ултра компактен простор и барања за аксијални цевки; изберете стандарден CXS ако е потребен воздушен бафер или голема отпорност на удар.

3. Избор на магнетна конфигурација: Изберете наставка Z за откривање позиција со магнетни прекинувачи; испушти го Z за сценарија кои не се магнетни и чувствителни на магнетни пречки.

4. Избор за дупчење и мозочен удар: Определете ја големината на отворот врз основа на реалното оптоварување и побарувачката на потисок; стандардниот опсег на удар е 5~100 mm (максимално ограничување на ударот: 100 mm).

Резиме на една реченица

     Ултра компактниот двоцилиндар од серијата SOLH CXSJ се карактеризира со висок потисок со двојна шипка со двоен клип, прецизност на ротација ±0,1°, ултра тенка оптимизирана големина и флексибилно монтирање во 4 насоки, што е оптимално пневматско решение за високопрецизно притискање и место, позиционирање и автоматско притискање на опремата.
