CX2 серија Двојна прачка лизгачки цилиндар | Пневматски цилиндар со низок профил со висок потисок

Марка: SOLH од Richge Technology

Преглед на производот и основни структурни карактеристики

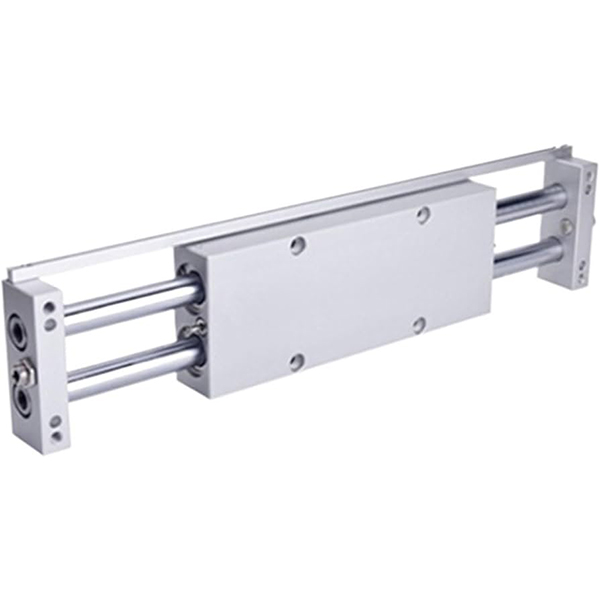

Серијата SOLH CX2 е професионален цилиндар со лизгачки лежишта со двојно клип, со ултра низок профил, двоен излез на потисок, супериорна прецизност против ротација и силна отпорност на странично оптоварување. Опфаќа големини на отвори од φ10mm, φ15mm и φ25mm со стандардни потези од 25mm до 200mm. Дизајнирана за компактен простор за инсталација, прецизно водење и операции за туркање/влечење со средна тежина, оваа серија е широко применета во различни прецизни автоматизирани станици. Проширени модели, вклучувајќи CXWM (лизгачко лежиште со хидрауличен тампон) и CXWL (топчест лежиште со хидрауличен тампон) се достапни за работни услови со голема брзина и високо влијание.

Клучни структурни предности

• Излез со двојна прачка со двоен потисок: Прифаќајќи ја интегрираната структура со двоклип и двојна прачка, теоретскиот потисок е двапати поголем од цилиндарот со една прачка со иста големина на отворот, обезбедувајќи моќна движечка сила и одлична целокупна структурна цврстина. Стандардниот модел CX2 прифаќа високопрецизно лизгачко лежиште за стабилно линеарно движење.

• Ултра висока точност против ротација и позиционирање: Симетричната структура со двојна прачка остварува сигурни механички перформанси против ротација. Точноста против ротација достигнува ±0,1° (φ10) и ±0,02° (φ25), обезбедувајќи извонредна стабилност на повторено позиционирање. Високопрецизната паралелна обработка помеѓу површината за монтирање и клипните шипки значително ја зголемува отпорноста на странични и ексцентрични оптоварувања.

• Нископрофилна и флексибилна повеќенасочна монтажа: Ултра тенкото компактно тело совршено се прилагодува на тесниот и ограничен простор на опремата. И телото на цилиндерот и крајната плоча поддржуваат фиксна инсталација, овозможувајќи два режими на работа:тело на цилиндерот фиксирано со подвижна крајна плоча иликрајната плоча фиксирана со подвижно тело на цилиндарот. Опремен со четиристрани отвори за монтирање и тринасочни цевководни приклучоци, поддржува фиксирање од горните, долните и страничните насоки со флексибилен распоред на воздушниот цевковод.

• Непречено работење и долг работен век: Двострана клипна структура со двојни гумени бафери како стандардна конфигурација ефикасно го намалува влијанието на движењето и работниот шум. Опционалните верзии на хидраулични тампон CXWM/CXWL обезбедуваат одлична апсорпција на удари и за работа со голема и мала брзина, остварувајќи намалување на бучавата и перформанси на баферот без одржување. Дизајнот без масло се прилагодува на чисти работни средини и ги минимизира дневните трошоци за одржување.

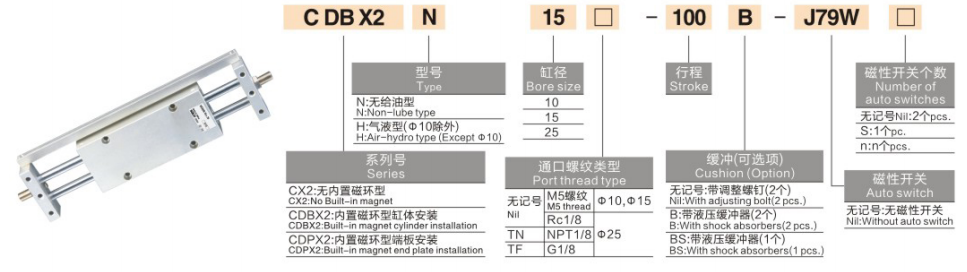

Целосни правила за именување на моделот

Примери на модели: CX2N15-50 | CX225-100-M9BW

Референтни примери за стандардна нарачка

• CX210-25: отвор од 10 mm, удар од 25 mm, стандарден тип без магнетен прекинувач

• CX215-75-2S: отвор од 15 mm, удар од 75 mm, двојни магнетни прекинувачи за откривање на двојна положба

• CX2N25-100: отвор од 25 mm, удар од 100 mm, тип без магнет за сценарија чувствителни на магнет

Стандардни основни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, 0,5MPa номинален притисок)

1. Општи спецификации за изведба

• Режим на работа: Двојно дејство (синхроно возење со двоен клип)

• Опсег на работен притисок: 0,15~0,7MPa; Доказ притисок: 1,05MPa

• Температура на околината: -10℃~60℃ (конвенционална средина без мраз)

• Работна брзина на клипот: 50~500mm/s (стандарден CX2); до 800 mm/s (брзински верзии CXWM/CXWL)

• Баферски режим: Гумен тампон со двоен крај (стандарден); опционален хидрауличен бафер за моделите CXWM/CXWL

• Режим на подмачкување: Работа без одржување без масло, погодна за чисти индустриски средини

2. Теоретски податоци за двоен потисок (Единица: N)

3. Податоци за дозволен страничен вртежен момент (единица: N·m)

4. Податоци за тежината на производот (50мм удар, единица: kg)

Типични сценарија за примена

• Прецизен пренос на материјал: Идеален за електронски и полупроводнички превод на работните парчиња, размена на палети и туркање/влечење со жига. Ултра високата прецизност против ротација обезбедува нулта поместување за време на процесите на високопрецизно позиционирање и пренесување.

• Подигнување на средно тежок товар: Погоден за подигање на работните парчиња производна линија, исфрлање на мувла и возење со тежок удар со краток удар. Уникатната структура со двоен потисок и силната анти-ексцентрична носивост обезбедуваат стабилни и моќни перформанси на возење.

• Станици за автоматизација на ограничен простор: Совршено за инсталација на опрема со тесен јаз, хоризонтален компактен распоред и густ распоред на повеќе цилиндри. Телото со низок профил и дизајнот за монтирање во повеќе насоки го максимизираат искористувањето на просторот.

• Работни средини со висока чистота: Дизајнот без масло и ниска прашина се прилагодува на медицинската, прехранбената и електронската прецизна опрема. Опционалната верзија без магнети (N-тип) совршено се совпаѓа со сценаријата на апликации чувствителни на магнет без магнетни пречки.

Водич за брз избор во три чекори

1. Избор на големина на дупката: Изберете ја големината на отворот според вистинскиот работен товар. Обезбедете теоретски двоен потисок ≥ реално оптоварување × 1,5 со доволна безбедносна маржа. Дајте приоритет на моделот φ25 со голем отвор за работни услови со големи странични оптоварувања.

2. Избор на мозочен удар: Стандардниот удар се движи од 25mm до 200mm, изберете според вистинските барања за патување. Претпочитајте модели на тампон CXWM/CXWL за работни услови со долг удар, голема брзина и често удар.

3. Избор на функционална конфигурација

￮ Откривање позиција на двоен крај: изберете конфигурација на двоен магнетен прекинувач 2S за точно позиционирање на границата на ударот.

￮ Работни услови со голема брзина и удар: изберете CXWM (лизгачко лежиште + хидрауличен тампон) / CXWL (топчест лежиште + хидрауличен тампон) надградени верзии.

￮ Сценарија чувствителни на магнет: Прифатете цилиндар без магнет од тип N за да избегнете магнетни пречки.

Резиме на една реченица

     Лизгачки цилиндар со двојна прачка од серијата SOLH CX2 интегрира излез со двоен потисок, ултра висока прецизност против ротација, компактна структура со низок профил и флексибилност на монтирање во повеќе насоки, обезбедувајќи стабилни и сигурни решенија за возење со средно тешко оптоварување за прецизна автоматизирана опрема во ограничен простор.
