Ултра тенок ротационен цилиндар од серијата CRQ2 | Цилиндар со компактен замав со нула повратен удар

Марка: SOLH од Richge Technology

1. Преглед на производи и основни предности

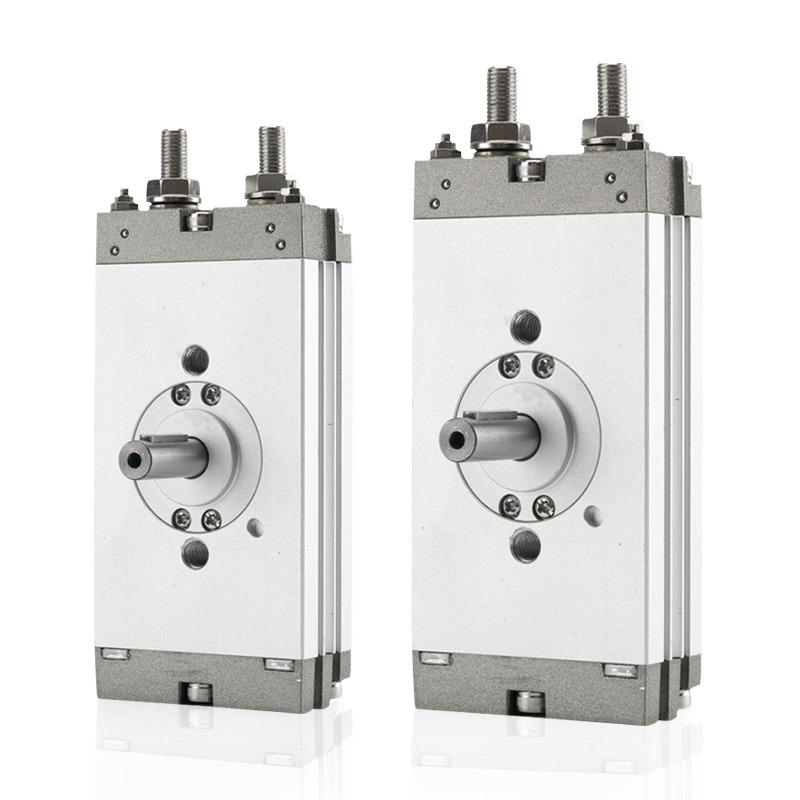

     Серијата SOLH CRQ2 е ултра-тенок рамен ротационен цилиндар со рамен багажник и пинион со структура со двоен клип со нулта реакција. Со ултра ниска висина на телото и интегриран дизајн за монтирање на прирабница, поддржува агли на нишање со широк опсег од 90°/180°/360° и покрива големини на отвори од φ10 до φ40. Оптимизиран за распоред на опрема со ограничен простор, овој цилиндар обезбедува високопрецизни и стабилни ротациони перформанси за лесни и средни станици за индексирање, превртување и ротирачки станици, служејќи како претпочитано компактно ротирачко решение за 3C, опрема за пакување и медицинска автоматизација.

2. Целосни технички спецификации

 2.1 Основни параметри

     • Големина на дупката: φ10/φ15/φ20/φ30/φ40 (Ултра тенка рамна структура)

     • Режим на работа: Двојно дејство погон на багажник и пинион

     • Опсег на работен притисок: 0,15~0,7MPa; φ20/φ30/φ40 до 1,0MPa

     • Доказ притисок: 1,05 MPa

     • Температура на околината: 0℃~60℃ (средина без мраз)

     • Подмачкување: Работа за самоподмачкување без масло

     • Конфигурација на баферот: φ10/φ15 само со вграден гумен бафер; φ20/φ30/φ40 со двоен гумен тампон + опционален прилагодлив воздушен бафер (наставка C)

     • Прилагодување на аголот: Стандардно ±5° фино прилагодување преку крајните завртки

     • Магнетна компатибилност: Вграден магнетски прстен CDRQ2, компатибилен со прекинувачи од серијата D-M9B / D-A93

  2,2 Табела за теоретски вртежен момент (@0,5 MPa, N·m)

  2.3 Стандарден агол на замавнување и прилагодлив опсег

     • Замав од 90°: Прилагодлив опсег 80°~100°

     • Замав од 180°: Прилагодлив опсег 170°~190°

     • 360° Проширено замавнување: Прилагодлив опсег 350°~370° за посебни барања за целосна ротација

  2.4 Спецификација за големина на порта

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Стандарден Rc1/8; Изборна нишка G1/8 и NPT

3. Правила за именување на модели и примери за нарачка

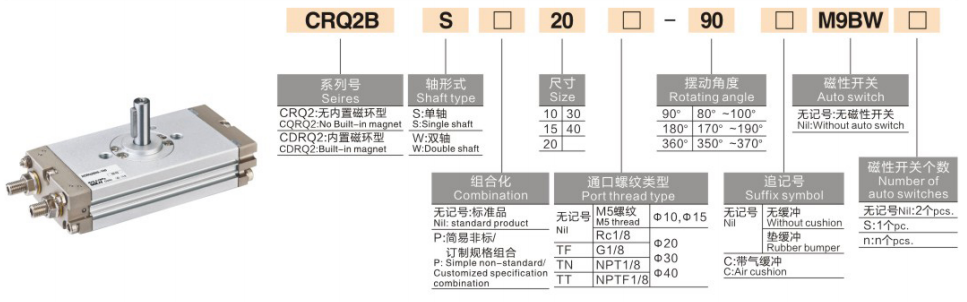

  1. Целосна структура на моделот: CDRQ2BS20-180C

  2. Примери за типични нарачки

     • Стандарден не-баферски модел: CRQ2BW15-90 (Основен тип, двојна осовина, φ15 отвор, нишање 90°, немагнетна, гумена тампон)

     • Високопрецизен тампон модел: CDRQ2BS40-180C (опремен со магнетен прстен, единечна осовина, φ40 отвор, замав од 180°, тампон за воздух)

4. Структурни принципи и основни јаки страни

  4.1 Внатрешна структура и работен принцип

     Серијата CRQ2 усвојува симетрична мрежна структура со двоен клип со двојна решетка. Компримираниот воздух придвижува двојни клипови за синхроно линеарно движење, што ја турка решетката на менувачот за да произведе стабилен ротационен момент. Интегрираното рамно тело доаѓа со вграден механизам за тампон, завртки за прилагодување на крајниот агол, интерфејс на еднострана цевка и двострани магнетни жлебови на прекинувачот. Структурата на симетрична сила го елиминира тресењето и повратниот удар за време на работата, постигнувајќи ултра стабилно ротирачко позиционирање со висока прецизност.

  4.2 Единствени основни предности

     • Ултра тенко рамно тело: Екстремно мала висина на телото (17~37mm), телото на цилиндерот може директно да се користи како прирабница, со што се елиминираат дополнителните држачи за монтирање и значително се заштедува простор за вертикална инсталација.

     • Дизајн со нулта реакција: Структурата за целосно мрежење со двојна решетка реализира ротација на нула клиренс, обезбедувајќи висока прецизност на позиционирањето на повторувањата и работа без треперење старт-стоп.

     • Уредни цевки и жици: Едностраниот воздушен интерфејс и жлебовите со двојни прекинувачи од иста страна го поедноставуваат распоредот на жици и цевки на лице место за почиста структура на опремата.

     • Прецизно подесување на аголот: Стандардниот прилагодлив агол на замавнување од ±5° се прилагодува на различните барања за прецизно позиционирање.

     • Диверзифицирани опции за вратило: Изборна единечна осовина (универзална) и двонасочна осовина (двонасочно поврзување) за да одговара на различните автоматизирани режими на поврзување.

5. Упатства за инсталација и избор

  5.1 Режим на инсталација

      Основен тип Б: Дното на телото на цилиндерот поддржува директно монтирање со резервирани дупки за позиционирање. Интегрираниот дизајн на прирабницата не бара дополнителни додатоци за прицврстување, со брза инсталација и висока точност на позиционирање.

  5.2 Основни критериуми за избор

     • Приоритет за ограничување на просторот: Изберете CRQ2 ултра-тенка серија за сценарија со ограничена вертикална висина; изберете серии MSQ/HRQ за доволен простор за инсталација.

     • Побарувачка за прецизност и реакција: Решетка и запчаник CRQ2 за високопрецизно позиционирање со нулта реакција; CRB2 од типот на лопатка за евтина ротација со голем агол со светло оптоварување.

     • Потврда за агол на нишање: Стандардна 90°/180° за конвенционално превртување/позиционирање; 360° продолжен тип за работни услови со ротација во цел круг.

     • Поклопување на баферот: Изберете C воздушен бафер за работа со голема брзина и средно тешко оптоварување; стандардниот гумен тампон ги задоволува барањата за лесно оптоварување со мала брзина.

     • Побарувачка за повратни информации за сигнали: Изберете верзија на магнетниот прстен CDRQ2 за откривање на позицијата на PLC и автоматска контрола на поврзувањето; Немагнетна верзија CRQ2 за едноставно ротационо движење без повратен сигнал.

6. Типични сценарија за примена

     • 3C и индустрија за електроника: превртување на плочата на ПХБ, сортирање на чипови, ротација на мали тела и прецизно позиционирање на компонентите.

     • Опрема за пакување и печатење: Замавнување на етикетата, позиционирање на запечатување на кутијата, отклонување на преградата и континуирано насочено префрлување на линијата за пакување.

     • Компактни станици за автоматизација: Минијатурно префрлување на вентилите, прецизно позиционирање на индексирање и ротациона работа во тесен простор на опремата.

     • Медицински и прецизни машини: Мала ротација на манипулаторот, прецизно превртување на медицински додаток и мини автоматизирани ротациони платформи.

7. Споредбена табела CRQ2B vs CDRQ2B

Резиме на една реченица

     Ултра тенкиот ротационен цилиндар со нула назад од серијата SOLH CRQ2 се одликува со рамно интегриран дизајн на прирабница, повеќеаголна приспособлива ротација и инсталација за заштеда на простор, обезбедувајќи високопрецизни, стабилни и компактни ротациони решенија за лесни и средно работни станици за автоматско превртување и индексирање со тесен простор.
