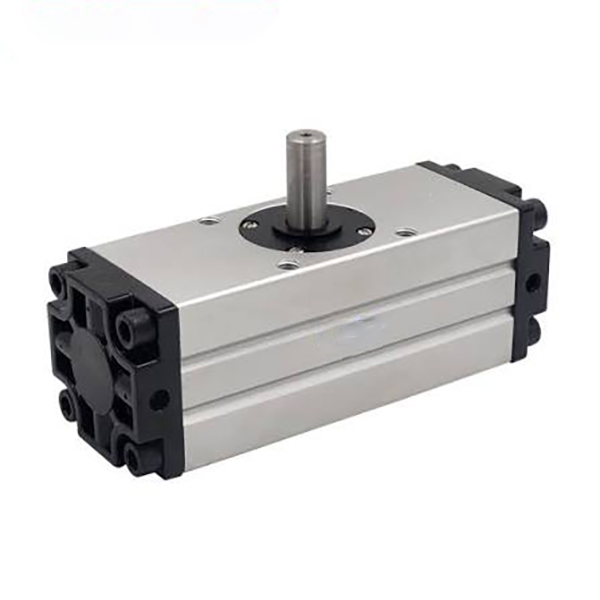

Ротационен цилиндар од серијата CRA1 Rack & Pinion | Цилиндар за нишање со среден и тежок вртежен момент

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

     Серијата SOLH CRA1 е професионален ротационен цилиндар со средна и тешка решетка, изграден за осцилирачко движење со висок вртежен момент. Одликувајќи се со пренос со двојна клипна решетка, опционално прилагодливо воздушно перниче, повеќе стилови на монтирање и различни типови излезни вратила, овој цилиндар покрива големини на отвори од φ30 до φ100. Совршено се прилагодува на сценарија со тежок товар од 10–50 кг, вклучувајќи превртување на работните парчиња, возење на индустриски вентили и индексирање на тешки станици, служејќи како главно ротационо решение со висока цврстина за тешки автоматизирани производни линии.

  1.1 Погон на багажник и пинјони со висока ригидност

     Усвојувајќи ја синхроната структура на менувачот со двојни клипови, цилиндерот обезбедува моќен излез на вртежен момент и исклучителна структурна цврстина. Целокупниот повратен удар се контролира во рамките на ≤1°, додека верзијата со отвор φ30 постигнува нулта реакција. Обезбедува ултра висока прецизност на позиционирањето на повторувањата и стабилно ротационо движење при тешки услови на оптоварување.

  1,2 Излез на супер висок вртежен момент

     Оптимизираната структура на менувачот ги реализира водечките перформанси на вртежниот момент во индустријата. Максималниот модел φ100 отвора вртежен момент од 108 N·m при воздушен притисок од 0,5 MPa, целосно задоволувајќи ги барањата за висок вртежен момент за тешко ротирање на работното парче, возење на големи вентили и индексирање на тешката опрема.

  1.3 Изборно приспособливо воздушно перниче

     З-тип опремен со структура на воздушниот тампон со прилагодлив двоен крај, која ефикасно го апсорбира инерцијалното влијание за време на високофреквентното работење со старт-стоп, ги намалува механичките вибрации и бучавата при работа и ја штити опремата и работните парчиња додека ја подобрува севкупната стабилност на работата и работниот век.

  1.4 Разновидни опции за монтирање и вратило

     • Стилови на монтирање: Основно (B), Нога (L), Прирабница (F) опционално, флексибилна инсталација за поддршка за различни структури на опрема и распоред на просторот.

     • Видови вратило: Едно вратило (S), Двојно вратило (W), вратило со клучеви (Y) на располагање, компатибилно со различни методи за поврзување на оптоварување и барања за пренос на вртежен момент против лизгање.

  1.5 Компактна и издржлива структура

     Надградената оптимизирана структура ја намалува ширината на каросеријата за 14% во споредба со традиционалните стари модели, со што значително заштедува простор за инсталација. Дизајниран со двострани сензорски жлебови за флексибилно монтирање на магнетни прекинувачи од серијата D-M9. Цврсто анодизирано тело на цилиндарот и компонентите за заптивање отпорни на високо абење гарантираат долгорочна стабилна работа.

  1.6 Без масло и долг работен век

     Стандардниот дизајн за работа без масло се прилагодува на чисти работилници и општи индустриски работни услови без дополнително одржување на подмачкување. Премиум заптивките отпорни на абење и телото на цилиндарот против корозија значително го продолжуваат континуираниот работен век за често циклично работење.

2. Целосни правила за именување на моделот и примери за нарачка

  1. Примери за типични модели: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Примери за стандарден редослед

     • Стандарден не-баферски модел: CRA1BS50-90 (б50 отвор, нишање 90°, едно вратило, основен тип, без магнетен прстен)

     • Тешки тампон модел: CDRA1BL80-180Z (б80 отвор, замав од 180°, двојна осовина, монтажа на нога, магнетен прстен и двојна воздушна перница)

3. Општи технички параметри (20℃, 0,5MPa стандардна состојба)

  3.1 Основни спецификации

     • Режим на работа: Двојно дејство погон на багажник и пинион

     • Работна течност: Компримиран воздух (работа без масло)

     • Температура на околината: 0℃~60℃ (средина без мраз)

     • Опсег на работен притисок: 0,1~1,0MPa; Доказ притисок: 1,5MPa

     • Одвратна реакција: ≤1° (дупнато φ30 постигнува нулта реакција)

     • Толеранција на аголот на замавнување: 0~+4°

     • Баферски режим: Не-бафер / Прилагодливо воздушно перниче со двоен крај (тип Z)

     • Магнетен прекинувач: Компатибилен со серијата D-M9, монтажа со жлеб од две страни

  3.2 Табела со параметри за клучни перформанси (@0,5MPa)

4. Упатства за конфигурација и избор на јадрото

  4.1 Избор на големина на отворот (врз основа на вртежен момент и оптоварување)

     • φ30: Излезен вртежен момент од 3,5 N·m, погоден за апликации со микро средно оптоварување (≤10kg), како што се префрлување на мали вентили и минијатурно индексирање на станици.

     • φ50: Излезен вртежен момент од 9,3 N·m, идеален за лесно-средно оптоварување (10–20 кг) на работното парче превртување од 90° и позиционирање во насока.

     • φ63: Излезен вртежен момент од 17,0 N·m, совршено одговара на задачите за управување на станицата и ротирање на компонентата со средно оптоварување (20–30 кг).

     • φ80: Излезен вртежен момент од 32,0 N·m, применлив за средно тешко оптоварување (30–40 кг) големи алати и ротирачко позиционирање на прицврстувачите.

     • φ100: 108 N·m извонредно висок вртежен момент, посветен на механичко ротирање при тешко оптоварување (40–50 kg) и сценарија за возење на големи индустриски вентили.

  4.2 Избор на агол на нишање

     • Стандарден агол од 90°: Дизајниран за превртување под прав агол и вертикално управување, широко користен при вчитување/растоварување на работните парчиња и ортогонално префрлување на станиците.

     • Стандарден агол од 180°: Погоден за ротирање на половина циклус и целосно превртување на работниот дел, остварување двонасочно позиционирање на станицата и операција наназад.

     • 100° / 190° Специјален агол: Прилагодени нестандардни агли за специјална опрема и персонализирани барања за движење на станицата.

  4.3 Избор на бафер и функционална конфигурација

     • Z воздушно перниче: Задолжително за високи фреквентни и тешки работни услови, ефикасно елиминирајќи го крајниот удар, стабилизирајќи ја точноста на позиционирањето и намалувајќи ја работната бучава.

     • Верзија на магнетен прстен CDRA1: Вграден магнетен прстен за инсталација на прекинувачот од серијата D-M9, кој поддржува повратни информации од сигналот за позиција во реално време и автоматска контрола на поврзувањето на PLC.

     • Поклопување на типот на вратило: Едно вратило (S) за општи универзални примени; двојно вратило (W) за двонасочно синхроно возење; вратило со клуч (Y) за високи барања за поврзување против вртежен момент и против лизгање.

5. Типични сценарија за примена

     • Превртување на тешко работно парче: Сигурно превртување и позиционирање од 90°/180° за работните парчиња од 10-50 кг на машински алати и автоматизирани транспортни линии, со висока цврстина и низок отпор за прецизно повторување на движењето.

     • Возење со индустриски вентили: Се применува за автоматско отворање и затворање и далечинско управување на вентили на цевководи со голем дијаметар, како што се вентили со пеперутка и топчести вентили, обезбедувајќи стабилна движечка сила со висок вртежен момент.

     • Автоматско индексирање со тешки задачи: Се користи за прецизно индексирање од 90°/180° и фиксно позиционирање на тешки ротирачки маси и прибор за алати во станиците за склопување и откривање.

     • Тешки роботски зглобови: Служи како ротациона единица за возење за тешки роботски зглобови и крајни ефектори, задоволувајќи ги барањата за прецизно замавнување со висока цврстина и големо оптоварување.

     • Опрема за логистика и пакување: Идеален за управување со кутија со тешки материјали и палети, за натрупување и позиционирање, прилагодување на долготрајни циклични работни услови со високи фреквентни тешки товари.

6. Водич за брз избор во 3 чекори

     1. Потврда за дупчење: Пресметајте го вистинскиот вртежен момент врз основа на тежината на работното парче и радиусот на ротација со безбедносен фактор ≥2. Изберете φ30 за ≤10 kg, φ50 за 10–20 kg, φ63 за 20–30 kg, φ80 за 30–40 kg, φ100 за 40–50 kg.

     2. Потврда за агол: Изберете 90° за управување/превртување под прав агол, 180° за полу-циклус наназад и 100°/190° специјални агли за приспособени барања за движење.

     3. Потврда на функцијата: Опремување на воздушното перниче Z за високофреквентно работење со тешки товари; изберете CDRA1 магнетна верзија за контрола на повратните информации на сигналот; усвои Y вратило со клуч за антилизгачко поврзување со висок вртежен момент.

Резиме на една реченица

     Ротациониот цилиндар со багажник и пинион од серијата SOLH CRA1 обезбедува супер висок вртежен момент, ултра ниско назадување и опционални перформанси на воздушниот бафер, обезбедувајќи високоригидни, стабилни и издржливи прецизни ротациони решенија за апликации за индустриско превртување, индексирање и возење вентили од 10–50 кг.
