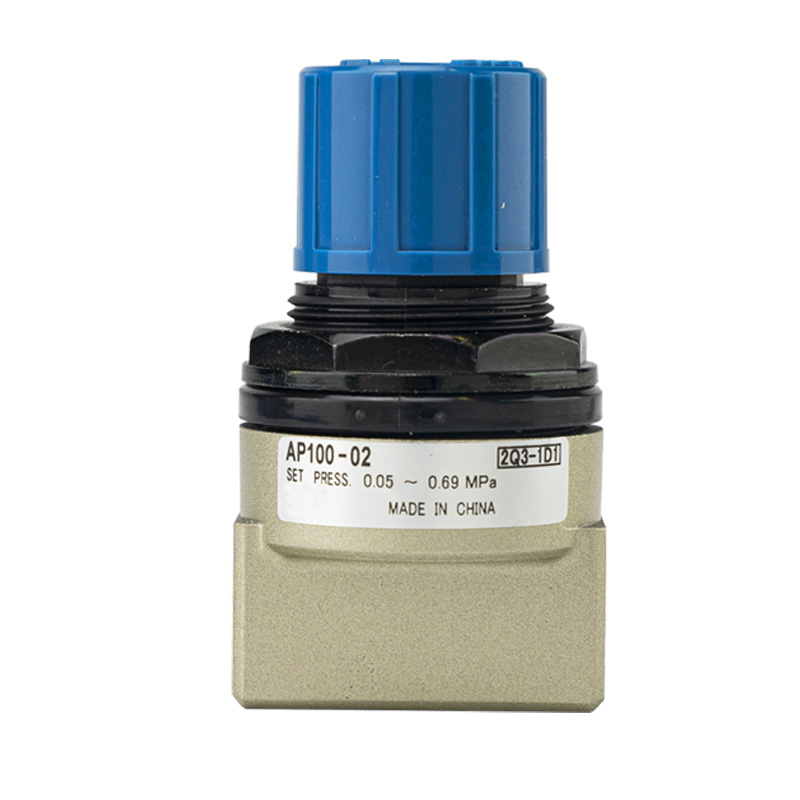

Компактен вентил за ослободување на притисок од серијата AP100

Бренд:SOLH од Richge Technology (睿其格科技)

Позиционирање на производот

     Серијата AP100 е пружински компактен олеснувачки вентил со директно дејство за минијатурни пневматски кола. Тој автоматски го исцрпува вишокот воздух за да го стабилизира притисокот во системот штом притисокот ќе ја надмине претходно поставената вредност. Со мини големина и лесно подесување на притисокот, тој служи како заштита од прекумерен притисок и компонента за контрола на притисокот на горната граница за компактна пневматска опрема.

Структура и принцип на работа

     --Структура: Дизајн на релјеф за враќање на пружината со директно дејство без пилотска контрола

     -- Работна логика Затворена состојба: притисок на системот помал од поставената вредност Отворена состојба: притисокот на системот ја достигнува или надминува поставената вредност, издувните гасови на воздухот до амбиентална состојба на ресетирање: вентилот повторно се затвора кога притисокот паѓа под претходно поставениот праг

     --Едноставно механичко склопување составено од копче за прилагодување, пружина и калем

     --Потсетување: Не е сертифициран како JIS стандарден сигурносен вентил, само за регулација на притисокот и контрола на прекумерниот притисок на колото

Основни клучни карактеристики

1. Ултра-компактна лесна единечна единица

     Целокупна димензија 69×40mm, нето тежина само 0,12kg. Независниот дизајн со едно тело поддржува директна инсталација, совршено прилагоден за тесни и вградени распореди на опремата.

2. Копче за прилагодување без алатки што се заклучува

     Синото горно копче овозможува директно поставување на притисокот без дополнителни алатки. Структурата за заклучување спречува ненамерно поместување на притисокот предизвикано од вибрации или погрешно работење за стабилно долгорочно работење.

3. Двојни прилагодливи опсези на притисок и висок проток на олеснување

     Прилагодлив опсег на стандарден модел: 0,05–0,69MPa Низок притисок верзија X201: 0,02–0,2MPa Максималниот дозволен работен притисок достигнува 1,0MPa; големиот внатрешен канал за проток обезбедува брзо ослободување на притисокот.

4. Разновидни опции за навој и флексибилно монтирање

     Достапни големини на портите: 1/8"(01), 1/4"(02) Приспособливи стандарди за навој: Rc, NPT, G конец Два начини на инсталација: директно монтирање со навој или фиксирање на држачот Чистата ознака IN/OUT обезбедува инсталација на еднонасочен проток на воздух.

5. Отпорен на корозија и стабилен долг работен век

     Тело на вентилот од леана алуминиумска легура со широка температурна толеранција од -5℃ до +60℃. Дизајниран за сув компримиран воздух, работата без подмачкување ги намалува трошоците за одржување.

Табела со технички спецификации

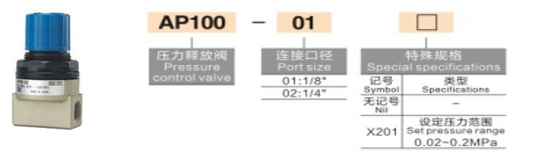

Дефиниција на кодот на моделот

Пример: AP100-02-B-N

     --AP100: Серија на база на производи

     --01 / 02: Соодветна димензија на порта

     --B: Опремен со држач за монтирање; празно = без заграда

     --N: NPT нишка; празно = стандарден Rc конец; F = G конец

     -- Наставка X201: Верзија за прилагодување со низок притисок

Типични сценарија за примена

     Тампон на цилиндарот и крајната положба Апсорпција на удари од удари Заштита од прекумерен притисок за регулатори на притисок низводно Компактни жици и мала опрема за автоматизација за 3C, електронска и медицинска индустрија Заклучување на горната граница на притисок за општи пневматски воздушни кола Лабораториски тест и експериментални цевководи кои бараат горната граница со постојан притисок.

Резиме на една реченица

     Независниот компактен релјефен вентил AP100 интегрира прилагодување на копчето што може да се заклучува, прилагодлив опсег од 0,05–0,69 MPa и структура за директно монтирање, што е оптимално решение за контрола на горната граница на притисокот на минијатурните пневматски системи.
