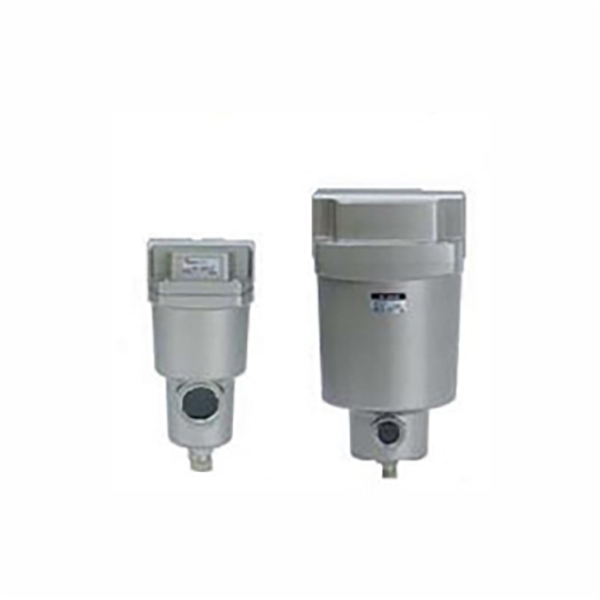

Филтер за прочистување на компримиран воздух од серијата AFF / AM (главна линија)

Бренд:SOLH од Richge Technology

Позиционирање на серии и основни функции

     AFF и AM го формираат склопот за прочистување на комбинираниот извор на воздух. AFF делува како примарен груб филтер за отстранување на цврстите нечистотии и кондензирани капки вода, додека AM е прецизен сепаратор за магла за масло за елиминација на аеросолот на микро масло, подобрување на чистотата на компримираниот воздух и целосно заштитување на пневматските актуатори низводно.

  1. Груб филтер за главната линија од серијата AFF

     -- Прецизност на филтрација: 1μm, 99% стапка на фаќање честички (надградена од старата класа од 3μm)

     -- Основна функција: Отстранете голема прашина, остатоци од 'рѓа и кондензирана вода, 99% ефикасност на одвојување на водата како предна примарна филтрација

     -- Стандард за чистота: ISO8573-1:2010 [4:7:4]

  2. Сепаратор за магла за масло од серијата AM (фин филтер)

     -- Прецизност на филтрација: 0,1μm, 99% стапка на зафаќање на микромасло од магла (надградена од старата класа од 0,3μm)

     -- Основна функција: Целосно одвојување на маглата на маслото, концентрација на преостанатото масло на излезот ≤1 mg/m³ (0,8 ppm), целосно усогласено со барањата за процесот на подмачкување без масло

     -- Стандард за чистота: ISO8573-1:2010 [2:7:3]

  3. Заеднички општи предности

     -- Ултра низок пад на притисокот ≤5kPa, заштеда на енергија, капацитетот на проток зголемен за 20% наспроти конвенционалните модели

     -- Лесен сад за складирање течност од нерѓосувачки челик, максимално намалување на тежината до 52%

     -- Потсетник за визуелно одржување: стандарден вграден индикатор за затнување со црвен прстен за да се процени времето на замена на филтерот; Крајните капачиња на филтерот кодирани во боја за брза идентификација на моделот

     -- Модуларен каскаден дизајн, може сериски да се поврзе со ултра фини филтри AMD / AMH за да се задоволат барањата за повеќестепен ултра чист воздух

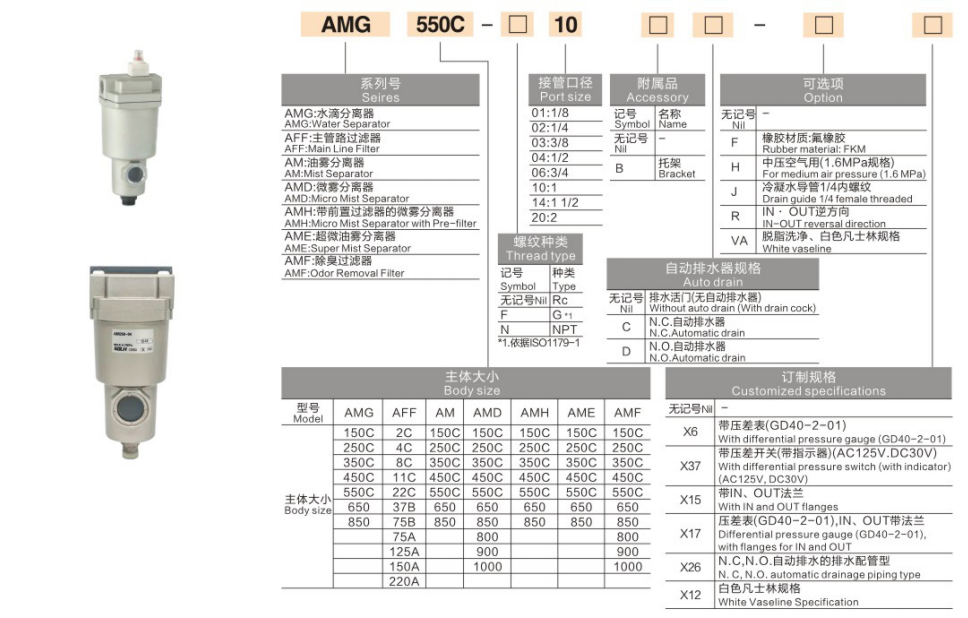

Целосно правило за именување на моделот

 1. Пример модели: AFF40-04 ; AM50-10D

  2. Примери за стандарден редослед

     -- AFF груб филтер, порта 1/2", автоматско одводнување: AFF40-04D

     -- AM сепаратор за магла за масло, порта 1", автоматско одводнување: AM50-10D

     -- Висок проток 7000 L/min, порта 1,5": AM70D-14

Универзални технички спецификации (стандардна состојба на тест: 0,7MPa, 20℃)

  1. Општи заеднички параметри

     -- Применлив медиум: компримиран воздух (потребен е пред-филтер ≥40μm горе)

     -- Опсег на работен притисок: 0,1~1,0 MPa; притисок отпорен на пукање 1,5 MPa

     -- Работна амбиентална температура: -5 ~ 60℃ (без формирање мраз во садот)

     -- Конфигурација на одводот: Рачно одводнување како стандардна; автоматско одводнување опционално преку наставката -D

  2.Табела со параметри за проток и димензии на целосна серија

Насоки за избор чекор-по-чекор

  1. Шема за совпаѓање на оценките за филтрација

     -- Обични општи пневматски кола: AFF (1μm груб филтер) → регулатор на притисок → лубрикатор

     -- Опрема за прецизна автоматизација без масло: AFF → AM (0,1μm сепаратор за магла за масло) → терминална опрема

     -- Полупроводник / оптички процес со ултра висока чистота: AFF → AM → AMD (0,01μm ултра-фин филтер)

  2. Пресметка на маргина на проток

     -- Изберете модел со номинален проток 1,2~1,5 пати поголем од вкупната максимална потрошувачка на воздух во системот; преоптоварениот проток драстично ќе ја намали ефикасноста на филтрацијата и ќе го зголеми губењето на притисокот.

  3. Избор на режим на одвод

     -- 24 часа без надзор континуирано производство, висок принос на кондензат: изберете -D верзија за автоматско одводнување

     -- Интермитентна опрема со ниска фреквенција: доволен стандарден рачен тип на одвод

  4. Принцип за усогласување на пристаништето

     -- Конзистентна големина на портата за филтер со дијаметар на главниот цевковод; избегнувајте намалување/зголемување на дијаметарот за да спречите дополнителен пад на притисокот.

Типични сценарија за индустриска примена

     -- Општа индустриска автоматизација: CNC машински алати, воздушни цилиндри, предниот електромагнетниот вентил отстранување на вода и масло

     -- Производство на храна и фармацевтско производство: извор на чист воздух без масло за да се избегне контаминација на производот

     -- 3C работилници за електроника и обложување: елиминирајте ја маглата од масло за да спречите дефекти на површинската обвивка и прецизното загадување на компонентите

     -- Систем за посттретман на компресор за воздух: каскаден со ладилни / адсорпциски воздушни сушачи за да се надгради целокупната чистота на воздухот

Споредба на перформанси: AFF VS AM

Резиме на една реченица

     SOLH AFF 1μm за груб филтер за главната линија и AM 0,1μm сепаратор за магла за масло формираат модуларни каскадни единици за прочистување на воздухот со целосен опсег на проток од 300~14500 L/min, визуелен индикатор за затнување и опционален автоматско одводнување, во согласност со стандардот ISO8573-1 за општ пневматски и електронски третман со извор на воздух, медицинско масло.
