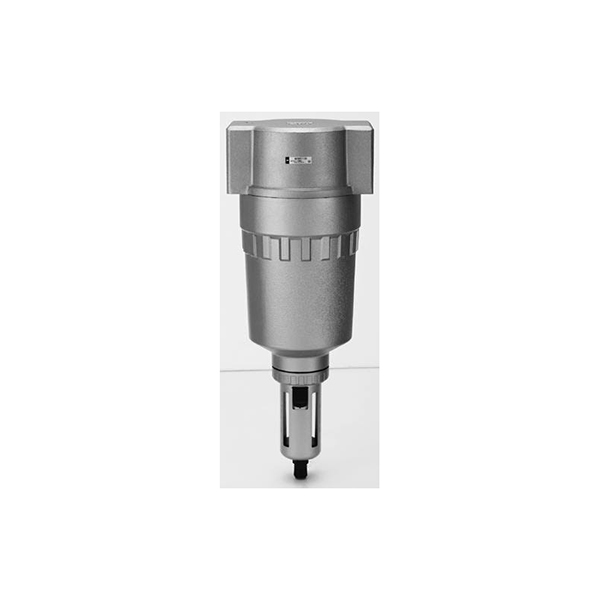

Филтер за воздух со голем проток со голем капацитет од серијата AF800 / AF900

Бренд:SOLH од Richge Technology

Преглед на производот

     SOLH AF800 и AF900 се индустриски филтри за воздух за главниот цевковод со голем калибар со висок капацитет, целосно заменливи со димензии и перформанси со оригиналниот SMC AF800/AF900. Дизајниран за главен извор на воздух на компресорот за воздух, централизирано снабдување со воздух на целата производна линија и пневматски системи со голем проток на острови со повеќе вентили. Различни од малите единици за сервисирање на сплит воздух AF200/300/400, тие се карактеризираат со прекумерен канал за проток, ултра висок проток на третман и сад за собирање вода со голем капацитет.

     Центрифугално ги одвојува нечистотиите од кондензирана вода, 'рѓа и прашина во компримиран воздух, целосно заштитувајќи ги електромагнетните вентили, цилиндрите, вакуумските ејектори и големите пневматски актуатори, значително намалувајќи ја стапката на дефект на целата пневматска линија.

Две целосни спецификации:

   1.  AF800: среден голем проток, приклучок G1¼ / G1½ (1,25 / 1,5 инчи)

   2.  AF900: Екстра голем филтер за главниот цевковод, порта G2 (2 инчи)

     Изборна галантерија: Рачно одводнување / автоматско одводнување со пливање, елемент за повеќестепен филтер, транспарентен сад за компјутер / метален сад отпорен на експлозија. Широко се совпаѓа со кластери за машински алати, линии за производство на литиумски батерии, работилници за сликање и комплетна хемиска опрема со побарувачка на извор на воздух со голема моќност.

Целосно правило за кодирање на моделот

   Формат на целосен код за нарачка: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Сериски код за филтер за воздух со голем проток со голем капацитет

    2. F12 / F16 / F20: Големина на конецот на пристаништето

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Среден суфикс: Одводен тип

     -- Празен: Стандарден рачен одвод

     -- AD47: NC нормално затворена автоматска пливачка одвод (за сад за компјутер, нема истекување на воздух по исклучување на опремата)

     -- AD48-6: НЕМА вообичаено отворено автоматско одводнување со пливање (за најлонски метален сад, континуирано автоматско одводнување)

   4. Крајна наставка: Опција материјал за сад за вода

     -- Празно: Стандардна проѕирна чинија за компјутер + метален заштитен капак против судир

     -- M: Метален сад отпорен на 'рѓа со прозорец за набљудување на нивото на течност (за правливи, мрсни, надворешни сурови средини)

     -- MG: Метален сад со вграден мерач на ниво на течност за далечинско набљудување на волуменот на водата

   5. Прецизност на елементот на филтерот што може да се приспособи:

     -- Стандардна 5μm; опционален 2μm висока прецизност, 10/20/40/70/100μm груб филтер

Табела со технички спецификации за универзално јадро

Внатрешна структура и Работен принцип на филтрација

  1. Фаза 1: Структура на водич за одвојување на центрифугална вода

     -- Протокот на воздух се ротира со голема брзина долж насоката на тангента; Центрифугалната сила исфрла течна кондензирана вода, капки масло и големи честички на 'рѓа на внатрешниот ѕид на садот, кои се таложат на дното од гравитацијата. Над 95% течни загадувачи се претходно одвоени за да се намали оптоварувањето на елементот на филтерот и да се продолжи циклусот на замена.

  2. Фаза 2: Елемент на повеќеслоен филтер со влакна

     -- Компресираниот воздух по центрифугалната дехидрација поминува низ повеќеслојниот филтер со влакна за да ги пресретне ситните цврсти прашини и ситните честички од маслото од аеросол. Верзијата со висока прецизност од 2μm обезбедува ултра чист извор на воздух за прецизни пропорционални вентили и вакуумски кола.

  3. Вградена над чинија преграда за прскање со вода

     --  Ја изолира населената вода на дното за да избегне секундарно внесување на течна вода со проток на воздух во цевководот за чист воздух.

  4. Сад за вода што се одвојува + склоп за одвод

     Одводен вентил интегриран на дното со два раствора за одводнување:

     -- Рачно одводнување: Притиснете го долниот копче за рачно испуштање на акумулираната вода

     -- Автоматско одводнување со плови: пливањето се крева кога водата ќе го достигне прагот за автоматско отворање на дренажата, без надзор работа за континуирани производни линии

   5. Главно тело од тврдо елоксирана легура на алуминиум

     -- Голем проточен канал со ултра низок проток на воздух, стабилно снабдување со воздух без очигледен пад на притисокот под целосна

     -- оптоварување со голем проток; анти-маслена и антикорозивна површинска обработка.

Изборни додатоци и Водич за избор на материјали

   1. Три опции за сад за вода

   1.1 Стандардна проѕирна чинија за компјутер (фабрички стандардно)

     -- Предност: Визуелно набљудување на нивото на водата во реално време, опремено со метална обвивка против судир за да се спречи кршење од остатоци од железо во работилницата. Погоден за суви внатрешни обични автоматизирани производни линии.

   1.2 Најлонски метален заштитен сад (наставка М)

     -- Предност: висока отпорност на удар, течност за сечење и отпорност на UV временски услови, без ризик од кршливи пукања. Идеален за правливо мрсно фарбање и тешки работни услови за машински алат со висока температура.

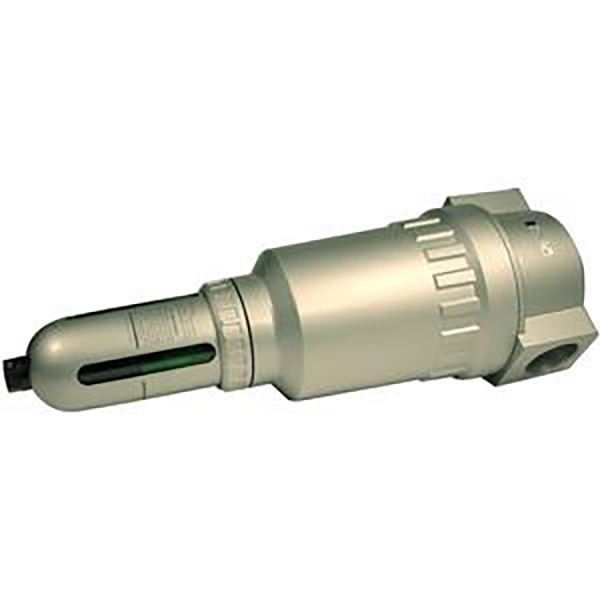

   1.3 Метален сад со мерач на ниво на течност (наставка MG)

     -- Надворешен прозорец за набљудување на метално тело, читлив волумен на вода за светло заштитени затворени средини отпорни на експлозија, најпосакуван за работилници за хемиски и отпорни на експлозија.

   2. Табела за споредување на модели за два автоматско одводнување

  3. Водич за прецизен избор на елемент на филтер

     -- Стандарден филтер од 5 μm: Универзален за повеќето машински алати, цилиндри и електромагнетни вентили, најдобри перформанси

     -- Високопрецизен филтер од 2μm: вакуумски ејектори, прецизни пропорционални регулатори, кола за чист воздух за производствени линии за електроника 3C

     -- Груб филтер од 10~100μm: Примарен пред-филтер на излезот од компресорот за воздух за заштита на прецизните компоненти на изворот на воздух низводно

Конкурентни предности на основни производи

   1. Голема дупка, ултра-ниска отпорност на проток

     -- 1,25/1,5/2 инчи директно проодно тело на вентилот со далеку поголем пресек на проток од малите серии AF. Минимално слабеење на притисокот при синхроно дејство на острови со повеќе цилиндри и повеќе вентили, стабилен излезен потисок за целата опрема.

   2. Комора за складирање вода со голем капацитет

     -- Садот со голем волумен од 45 cm³ ја намалува честотата фреквенција на одводнување, совршен за централизирана филтрација на главниот цевковод на компресорот за воздух.

  3. Целосна покриеност за тешки работни услови

     -- Бесплатен избор на проѕирен компјутер/метален сад отпорен на експлозија, применлив за внатрешни, надворешни, боење правливи и хемиски средини отпорни на експлозија.

  4. Соодветно целосно решение за извор на воздух од целата линија

     -- Може да се комбинира со AR800/AR900 голем регулатор на притисокот на протокот и AL800/AL900 магла за подмачкување за масло за да се формира AFC дво-единица / три-единица со голем капацитет за воздушно собрание, комплетна единица за обработка на главниот извор на воздух.

  5. Целосно заменлив со увезени брендови

     -- Конзистентна димензија на монтирање, спецификација на навој и големина на елементот на филтерот со меѓународните мејнстрим брендови. Директна замена за реновирање на главниот цевковод на компресорот за воздух без промена на цевководи или загради.

  6. Ниско одржување и долг работен век

     -- Центрифугалното предодвојување ја забавува брзината на контаминација на филтер елементот; филтер касетата може да се расклопи, исчисти и повторно да се користи за да се намали цената за замена на потрошен материјал.

Стандардни решенија за совпаѓање на целосниот извор на воздух

  1. Решение 1: Тешка производна линија Главен извор на воздух 3-единица собрание

     -- Излез на компресорот за воздух → Филтер AF900-F20 + AR900 регулатор + AL900 подмачкувач (AC900 триделна единица) → PA најлон гранка на главниот цевковод → острови на вентили 4V, цилиндри за ротирачка маса MSQ, оперативни конзоли со 4F нога на секоја станица

  2. Решение 2: Склопување со две единици без масло за литиумска батерија отпорна на експлозија и работилници за сликање

     -- Главниот цевковод на компресорот за воздух → AF800-F16 филтер за метален сад + AR800 регулатор (AFC800 со две единици, извадете го лубрикаторот) → Електромагнетните вентили отпорни на експлозија 50-VFE/50-VPE + станици за вакуум исфрлање ZU

  3. Решение 3: Централизирано снабдување со воздух за кластери за мали машински алати

     -- AF800-F12 (G1¼) филтер со висок проток → Повеќенасочен главен цевковод PU/PA кој снабдува повеќе машински алати со ножни вентили 3F, стандардни цилиндри SC и пиштоли за дување воздух C110

Типични сценарија за индустриска примена

     -- Големи кластери за машински алати со ЦПУ, опрема за тешко штанцање и заковување главен извор на воздух

     -- Слој со литиумска батерија, автоматизирани производни линии отпорни на експлозија на ќелии

     -- Работилници за целосно боење возила, мастило и прашина, отпорни на експлозија на автомобили

     -- Големи линии за пакување, логистичко сортирање централизирано снабдување со воздух во повеќе станици

     -- Автоматска контрола на вентилот за хемиски цевковод, целосна пневматска опрема за поддршка на нафта и гас

     -- Примарен предфилтер на влезот на домаќинот во просторијата на компресорот за воздух за заштита на прецизните компоненти на изворот на воздух низводно

Белешки за спецификации за избор и работа

  1. Правило за избор на проток

     -- Ако вкупната потрошувачка на воздух на цилиндрите и островите на вентилите на еден цевковод надминува 6000 L/min, мора да се избере AF800; над 12000 L/min изберете AF900. Малиот AF200/300 не може да издржи голем проток, предизвикувајќи силен пад на притисокот и недоволно потиснување на цилиндерот.

  2. Избор на чинии Црвена линија

     -- Забрането е користење на стандарден проѕирен сад за компјутер за боење, мрсна средина со течност за сечење, отворено отворено и области отпорни на експлозија. Мора да се префрли на метална верзија M/MG за да се избегнат безбедносни опасности предизвикани од пукање и истекување на вода по ударот.

  3. Задолжително правило за вакуум кола

     -- Производните линии за вакуум прифаќаат само склопување со две единици AFC (без лубрикатор). Подмачкувачот за магла за масло AL не може да се поврзе во серија, за да се спречат млазниците за блокирање на маслото за подмачкување на вакуумските ејектори ZU/ZB.

  4. Стандард за насока на инсталација

     -- Стрелката за проток на воздух ВЛЕЗ/ИЗЛЕЗ отпечатена на врвот на телото на вентилот, монтирајте строго следејќи ја насоката на влезот на воздухот со стрелките; садот за вода мора да биде свртен вертикално надолу за да се обезбеди нормално таложење и собирање на кондензирана вода.

  5. Барања за циклус на одржување

     -- Сад за компјутер: дневно проверувајте ја акумулираната вода; Моделот за автоматско одводнување неделно проверувајте го заглавувањето на плови

     -- Стандарден филтер елемент од 5μm: Чистете на секои 30 дена, заменувајте на секои 15 дена под услови на силна прашина

     -- Елемент на филтер со висока прецизност од 2μm: заменувајте секои 15 дена

     -- Пред одржување: затворете го предниот главен HSV вентил за рачно исклучување, издувниот преостанат притисок на цевководот пред да ги извадите садот и филтерот

Резиме на една реченица

     Филтерот за воздух на главниот цевковод SOLH AF800/AF900 со голем капацитет усвојува центрифугална структура за претходно одвојување со ултра висок проток од 12000~20000 L/min, опционален одвод за автоматско пливање и проѕирен/метален сад за вода отпорен на експлозија, што одговара AR/AL800/900 за комплетна нечистотија на воздух за да формира комплетна нечистотија на воздух за да формира комплетна нечистотија на воздух. главни линии на компресорот, литиумска батерија, централизирани системи за снабдување со воздух за боење и тешки машински алати.
