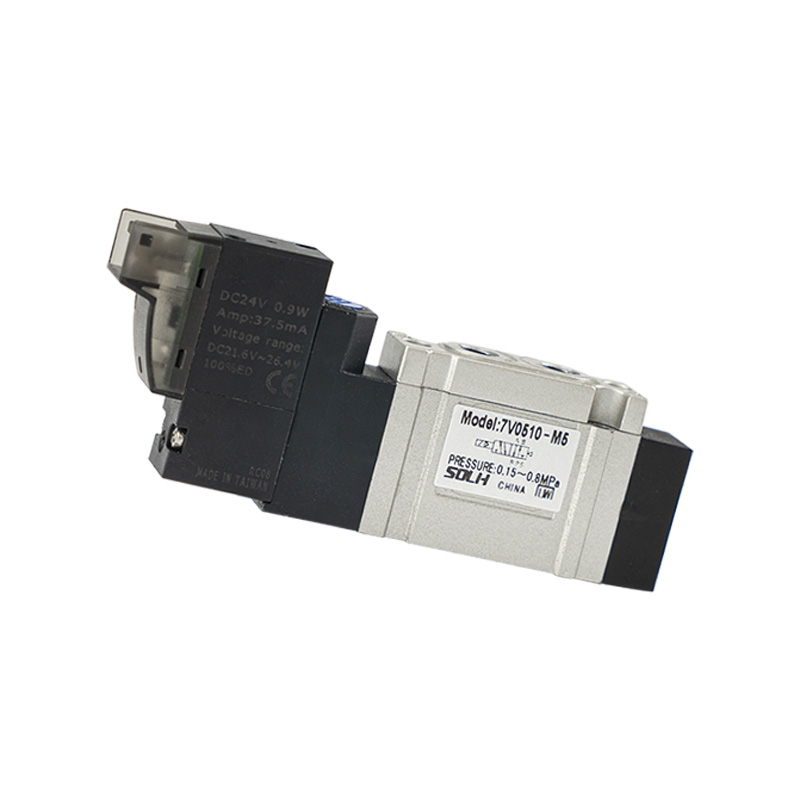

Компактен пилот од серијата 7V со електромагнетниот вентил со 5/2 и 5/3

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Серијата SOLH 7V е компактен насочувачки електромагнетниот вентил управуван од пилот кој покрива функции во 5/2 и 5/3 правци, специјално дизајниран за општи стандардни пневматски кола. Усвојувајќи ја внатрешната централизирана структура на издувните гасови со оптимизиран канал на проток, тој обезбедува извонреден голем капацитет на проток, брз одговор на префрлување и мала потрошувачка на енергија. Може да се користи самостоен или да се состави во банкини со вентили за централизирана контрола на повеќе цилиндри.

Основна структура и функционална класификација

 1. Дефиниција на функцијата пристаниште и позиција:

   1.1  Електромагнетниот вентил 5/2 насоки: 1 влез P, 2 работни порти A/B, 2 издувни порти R/S

     -- 10 наставка: Единечна калем единечна соленоидна пружина враќање

     -- 20 наставка: Двоен калем со двоен тип на заклучување соленоид

   Електромагнетниот вентил со двојна намотка 1,2 5/3 (3 функции на централното јадро)

     -- 30C Центар затворен: Сите приклучоци целосно запечатени во средната положба за да се блокира притисокот на цилиндерот за држење на стегање

     -- 30E Централен издув: A & B поврзани со R/S на издувот за безбедно ослободување на преостанатиот притисок

     -- 30P напојување со централен притисок: P поврзан и со A и B, двете страни на цилиндерот го одржуваат воздушниот притисок

  2. Возење и структурна карактеристика

     -- Тип на погон: Дизајн управуван со пилот, низок притисок при стартување, ултра брз одговор и голем проток

     -- Внатрешен централизиран издув: пилот воздух рамномерно исцрпен преку главните издувни порти R/S, чисти и уредни цевки без расфрлани пилотски издувни гасови

Табела со параметри за големина и проток на серијата

Универзални општи технички спецификации

     -- Опсег на работен притисок: 0,15 ~ 0,8 MPa

     -- Притисок за доказ за тестирање: 1,2 MPa

    -- Работна температура: -20℃ ~ +70℃ (без мраз во доводот на воздух)

     -- Време на одговор на префрлување: ≤50 ms

     -- Максимална оперативна фреквенција: 5 Hz

     -- Потрошувачка на енергија на серпентина: DC = 0,7W; AC = 1,1 VA

     -- Стандардни опции за напон

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Степен на заштита: IP40 отпорен на прашина

     -- Материјал на телото на вентилот: алуминиумска легура од излеана матрица

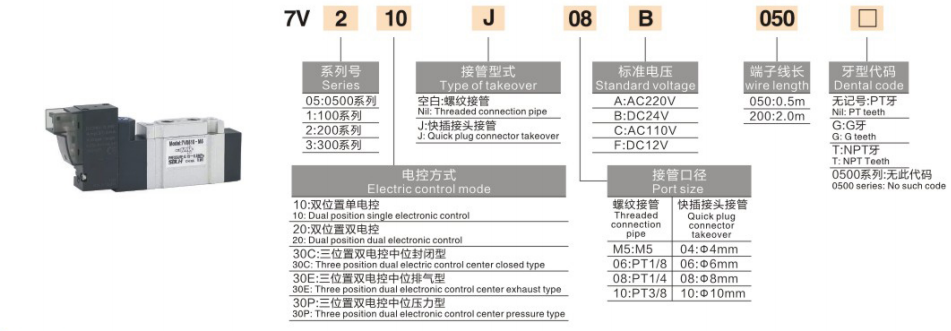

Целосно правило за именување на моделот

  1. Пример модел: 7V210J08B050

     -- 7V: Сериски код за пилотски компактен електромагнетниот вентил 5/2 и 5/3

     -- 2: Шифра за големина (2 = серија 7V200, порта 1/4")

     -- 10 / 20 / 30C/30E/30P: Функција на коло

        10=5/2 единечна калем; 20=5/2 двојна калем; 30 серија = 5/3 три-позиции

     -- J: Формулар за поврзување пристаниште; J = брзо притискање, празно = стандардна порта за навој

     -- 08: Код за големина на порта (08 = 1/4")

     -- B: Шифра на напон на серпентина (B=DC24V, A=AC220V)

     -- 050: Шифра за должина на кабел (050 = 0,5 метарски кабел)

Заеднички стандардни референтни модели

  1. 5/2 серија со две позиции

     -- Единечно враќање на спиралната пружина: 7V110-06 (1/8", DC24V)

     -- Двојно заклучување на серпентина: 7V220-08 (1/4", AC220V)

  2. Серија со три позиции 5/3

     -- Држење на централен затворен притисок: 7V130C-06

     -- Ослободување на централниот притисок на издувните гасови: 7V230E-08

     -- Централна двојна порта под притисок: 7V330P-10

Основни предности на производот

  1. Подобрени перформанси со висок проток

     -- Оптимизиран внатрешен рационализиран дизајн на тркала, капацитетот на проток се зголеми за околу 30% во споредба со традиционалните електромагнетни вентили од серијата 4V, остварувајќи поголема брзина на продолжување и повлекување на цилиндерот.

  2. Флексибилна инсталација со повеќе насоки и опции за двојна порта

     -- Поддржува хоризонтална и вертикална монтажа; два начини на поврзување: стандардна порта за навој или брзо притискање за брзо склопување на цевки.

  3. Интегриран модуларен дизајн на колектор

     -- Компатибилен со повеќестационална основа на колекторски вентил, повеќе вентили наредени заедно за да се заштеди простор за инсталација на кабинетот и да се поедностави распоредот на главните воздушни цевки.

  4. Калем со ултра ниска моќност

     -- Дизајнот на серпентина со мала моќност го намалува создавањето на топлина, погоден за долготрајни континуирани работни услови со енергија со помала потрошувачка на енергија.

  5. Ултра долг работен век

     -- Прецизна внатрешна калем и структура за заптивање, стабилни перформанси до милиони циклуси на префрлување со минимално одржување.

Резиме на една реченица

     Компактен електромагнетниот вентил управуван со пилот SOLH 7V покрива целосна 5/2 единечна/двојна намотка и 5/3 три централни функционални варијанти со M5~3/8" комплетни големини на приклучоци, со 30% поголем проток од конвенционалните 4V серии, мала потрошувачка на енергија и дизајн со размножување како универзален стандарден автоматски контролен вентил за сите насочени кола.
