Електромагнетниот вентил од серијата 5V | Пневматски контролен вентил со 5/2 и 5/3 насоки со висока фреквенција со мала моќност

Марка: SOLH од Richge Technology | Целосна компатибилна замена за високо-крајниот електромагнетниот вентил од серијата AirTAC 5V

1. Преглед на производот

     Серијата SOLH 5V е врвен пневматски насочен електромагнетниот вентил со 5 порти кој е целосно заменлив со оригиналната серија 5V на AirTAC. Таа опфаќа5/2 насоки во две позиции и5/3 начин три-позиција функционални типови. Усвојувајќи ја напредната лизгачка структура на калем со дизајн на намотка за заштеда на енергија со мала моќност, тој се одликува со ултра долг работен век, стабилно префрлување со висока фреквенција и ниска стапка на дефекти. Со внатрешна структура на издувниот пилот и степен на заштита IP65, тој е пријателски настроен кон чисти работни средини како што се електроника, храна и медицински третман. Професионално се користи за клипно управување на цилиндри со двојно дејство, тој е префериран контролен вентил за јадрото за автоматизирани пневматски системи со високи стандарди.

  1.1 Основна порта и дефиниција на функција

     • Конфигурација на 5-порти: P (главен влез за воздух), A/B (двојни работни излези), R/S (двојни независни издувни порти)

     • 5/2 Начин на две позиции: Функција за враќање назад во една насока, ја комплетира контролата на циклусот на продолжување и повлекување на цилиндерот

     • 5/3 Начин на три позиции: Опремен со средна неутрална положба, потпорно задржување на цилиндарот, одржување притисок и функции за целосно ресетирање на издувните гасови

     • Основна апликација: Специјализиран за целосна клипна контрола на сите пневматски цилиндри со двојно дејство

2. Основна класификација на производи и функционална логика

  2.1 Електромагнетниот вентил со две точки 5/2 насоки

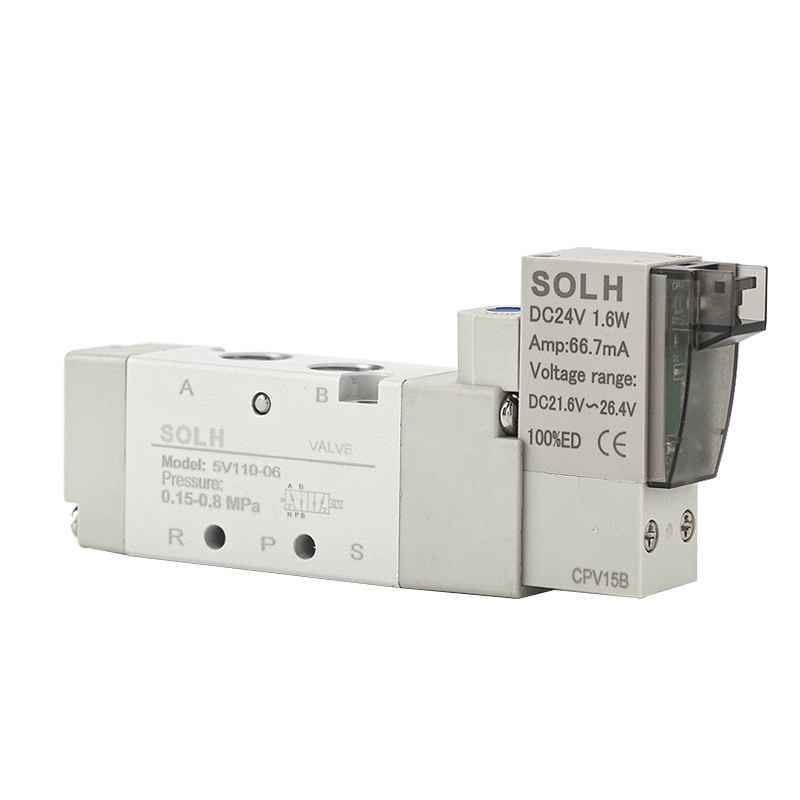

     • Единечна електрична контрола (5V110/210/310): Електрификуван за насочно префрлување, автоматско ресетирање на пружината за исклучување, погодно за конвенционална реципрочна контрола на џогирање

     • Двојна електрична контрола (5V120/220/320): Електрификуван за комплетно дејство на рикверц, состојба на меморија за исклучување и самодржење, погодна за долготрајни работни услови за блокирање на позициите

  2.2 Електромагнетниот вентил со три точки 5/3 (двојна електрична контрола)

     Три опционални централни неутрални функции за да се исполнат различните барања за процесот на лице место:

     • 30C (централно затворено): Централната позиција P портот е затворен, A/B портите комуницираат со R/S издувните порти, реализирајќи го запирањето на цилиндарот и задржувањето на притисокот при која било позиција на удар

     • 30E (централен издув): Централната позиција P порта затворена, двојните порти A/B целосно исцрпени, цилиндерот брзо се ресетира без преостанат притисок

     • 30P (држење на централен притисок): Централната позиција P портот комуницира со A/B портите, R/S издувните порти се затворени, одржувајќи го стабилно притисокот на системот на гасоводот

3. Главни модели, калибар и параметри на проток

4. Основни технички параметри

5. Брзо толкување за кодирање на модел

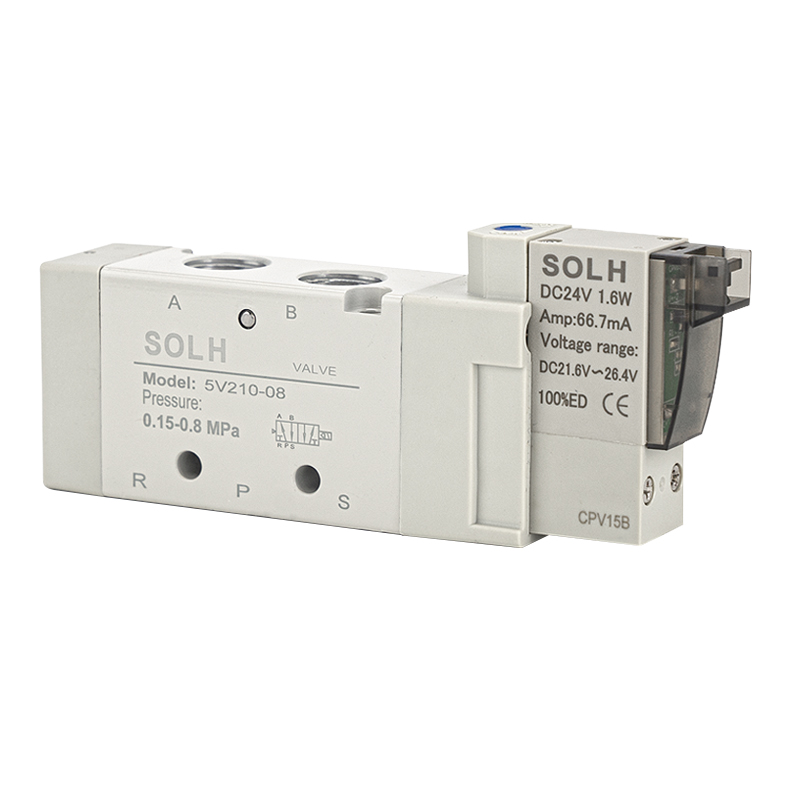

     Земајќи го 5V210-08 DC24V како стандарден пример

     • 5V: Сериски код за пневматски електромагнетниот вентил со 5 порти со 2/3 позиции

     • 2: Спецификација за серии 200, што одговара на мејнстрим калибарот G1/8 и G1/4

     • 10: Единечна електрична контрола тип 2 положби;20 = двоен тип на електрична контрола;30C/E/P = централен функционален тип со 3 позиции

     • 08: Калибар на интерфејс G1/4;06 = G1/8;М5 = микро М5 конец

     • DC24V: Номинален напон;B се залага за DC24V,A се залага за AC220V, достапни се повеќе опции за напон

6. Основни предности на производот

     • Ниска моќност и ултра долг работен век: Калемот за заштеда на енергија од 0,9 W ја намалува долготрајната оперативна потрошувачка на енергија. Усвојувајќи ја високопрецизната структура за заптивање на макара со низок отпор на триење, поддржува 30 милиони + стабилни циклуси на префрлување и ја минимизира подоцнежната фреквенција на одржување.

     • Ултра брз одговор со висока фреквенција: Оптимизираниот дизајн за внатрешен премин на воздух постигнува време на одговор на префрлување во рок од 0,05 секунди, совршено прилагодувајќи се на барањата за високофреквентно циклично дејство на автоматизираните производни линии.

     • Приспособливост на чистата средина: Вградената централизирана внатрешна пилот-издувна структура го избегнува надворешното прелевање на нафта и гас, целосно исполнувајќи ги стандардите за производство без прашина и чисто во електрониката, прехранбената и медицинската индустрија.

     • Силна интеграција и практично дебагирање: Поддржете ја интегрираната инсталација на банката со вентили за да заштедите простор на опремата. Опремен со рачно копче на телото на вентилот, што го олеснува дебагирањето со еден вентил и пробната работа на опремата.

     • Стабилни и отпорни на временски услови: Широк опсег на приспособување на температурата и IP65 отпорен на прашина и водоотпорен степен, стабилна работа во сложени индустриски средини во затворени и надворешни работи.

7. Типични сценарија за примена

     • Контрола на цилиндрично клипно дејство со двојно дејство: Широко се користи за автоматско ракување, туркање материјал, стегање на тела, ротирачко позиционирање и други пневматски клипни дејства.

     • Автоматски производни линии со висок стандард: Се применува на линии за автомобилско заварување, запечатување и сечење на пакување, електронско монтирање на површината, полнење храна и друга опрема за прецизна автоматизација.

     • Високофреквентни и чисти работни услови: Претпочитан тип на вентил за индустриски сценарија кои бараат често враќање наназад, нула загадување и долгорочна стабилна континуирана работа.

8. Разлика за избор: Електромагнетниот вентил од серијата 5V наспроти серијата 4V

Резиме на една реченица

     Серијата SOLH 5V е врвен пневматски електромагнетниот вентил 5/2 и 5/3 насоки со мала потрошувачка на енергија, ултра долг работен век и брзи перформанси на префрлување со висока фреквенција. Со чист внатрешен издув и дизајн IP65 отпорен на вода и прав, тој е оптимален контролен вентил за јадрото за цилиндри со двојно дејство и чисти автоматски пневматски системи со високи стандарди, целосно компатибилен со оригиналната серија 5V на AirTAC.
