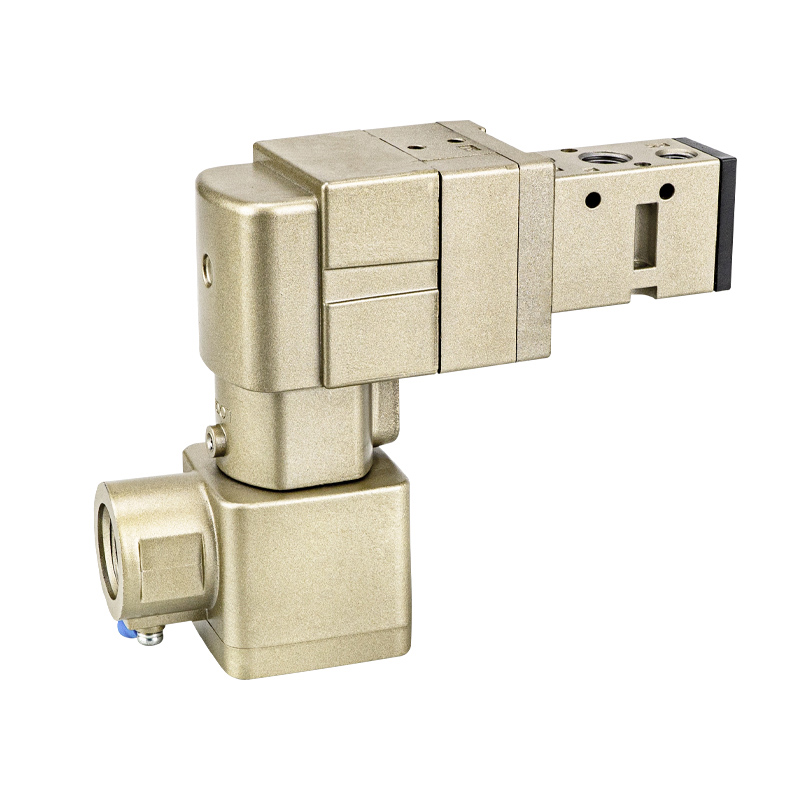

50-VFE / 50-VPE Серија пилотски електромагнетни вентили отпорни на експлозија

Бренд:SOLH од Richge Technology

 I. Преглед на производи

     Серијата SOLH 50 е производна линија на електромагнетниот вентил отпорен на експлозија управувана од пилот, поделена на два основни модели:

     --50-VFE: 5/2-насочен огноотпорен електромагнетниот вентил

     --50-VPE: 3/2-насочен огноотпорен електромагнетниот вентил

     Целата серија е сертифицирана со сертификат за отпорен на пламен Ex d Ⅱ BT4, задолжителен сертификат за отпорен на експлозија во Кина Ex-CCC и меѓународно одобрение за отпорност на експлозија TIIS, со рејтинг IPX6 водоотпорен и отпорен на прав. Погоден е за средини со запалив и експлозивен гас во Зона 1 и Зона 2, вклучувајќи облога, литиумска батерија, хемикалија, мастило, пакување прашина и опрема за поддршка на нафта и гас.

     Сите намотки споделуваат униформа потрошувачка на енергија од 3,5 W, дизајн без подмачкување и поддржуваат две форми на инсталација: индивидуална монтажа со навој и остров на вентилот со повеќестаници.

Основна разлика помеѓу два модели

     --50-VFE: За двонасочно возење на цилиндри со двојно дејство

     --50-VPE: Компатибилен со вакуумски негативен притисок и кола со цилиндри со едно дејство

     Куќиштето и намотките отпорни на експлозија се целосно заменливи помеѓу двата модели, додека воздушните премини на вентилите и основите на колекторот се целосно незаменливи.

2. Универзални стандардни спецификации отпорни на експлозија (применливи за двата модели)

2.1:Параметри за безбедност при експлозија

     -- Знак за експлозија: Ex d Ⅱ BT4 Gb (Максимална температура на површината T4: 135℃); опционални верзии со ниска температура T5 / T6

     --Класа на заштита: IPX6, отпорен на прскање на воден млаз, стабилен во влажни и правливи работни средини

     -- Сертификати: Кина задолжителна Ex-CCC, јапонски TIIS, IEC меѓународен стандард отпорен на експлозија, RoHS усогласеност со животната средина

     --Опасни зони: Зона 1 со експлозија на гас, зона 2; компатибилен со работни средини за етилен, пропилен, растворувач за боја и запалива прашина

     --Опции за жици: метална огноотпорна кабелска жлезда, огноотпорни кутии за жици од тип L за да се спречи истекување на електрична искра

     --Напони на серпентина: DC24V / DC12V, AC220V / AC110V; постојана моќност на серпентина од 3,5 W, ниско производство на топлина за безбедност при експлозија

2.2 Општи механички параметри

     -- Работен медиум: Сув чист компримиран воздух, инертен гас; Работата со вакуум е достапна само за 50-VPE

     -- Подмачкување: без подмачкување, усогласено со единицата за комбинирање воздух без масло AFC; AC/BC тројните единици за магла за масло се забранети за вакуумски кола

     --Рачно прескокнување: рачна игла од типот на притискање, изборна заклучување/незаклучување за тестирање на кола при статус на исклучување

     --Монтажа: Вентилот може да се монтира под кој било агол без ограничување на гравитацијата

     -- Максимална фреквенција на префрлување: циклус од 1Hz; Време на одговор ≤45ms (тестирано под стандардно довод на воздух од 0,5MPa)

     --Работна температура: T4 верзија: -10℃ ~ +50℃; Верзија со ниска температура T6: -10℃ ~ +40℃ (не е дозволено внатрешно замрзнување)

3. Електромагнетниот вентил со 5 порти од серијата 50-VFE, отпорен на експлозија (серија 50-VFE3000 / 5000)

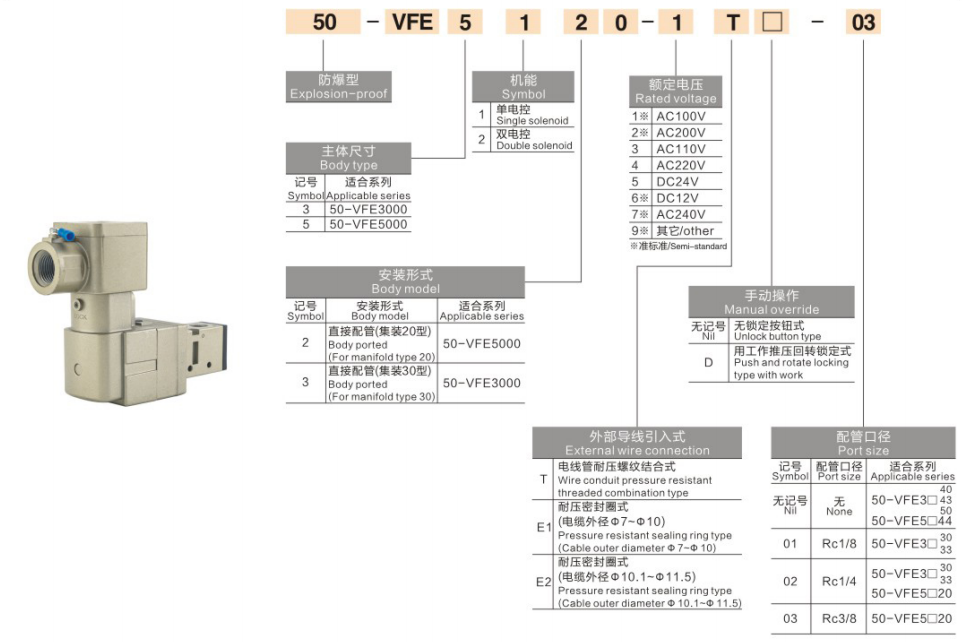

3.1 Дефиниција на кодот на моделот (пример: 50-VFE51201T)

     --50: Огноотпорна сериска шифра

     --VFE: 5/2-насочен еластичен вентил за макара со пилот

     --5: 5000 спецификација со висок проток

     --1: Единечно враќање на соленоидната пружина

     --2: Директно монтирање со навој

     --0: Стандардна конфигурација

     --1: нишка за порта G1/4

     --T: Метална огноотпорна кабелска жлезда

Подспецификации на моделот

     --50-VFE3000:Компактен мал проток, ефективна пресечна површина 18mm², Cv=1.0, приклучок G1/8

     --50-VFE5000:Мејнстрим стандарден проток, ефективна пресечна површина 45mm², Cv=2,5, G1/4 мејнстрим порта

3.2 Структура и логика на воздушно коло (5/2 начин)

    --Дефиниција на порта:P влез за напојување, A излез, B излез, R1/R2 две независни издувни порти; главен вентил + пилот вентил централизиран издувни гасови, не се потребни посебни пилотски издувни цевки за да се поедностави распоредот на жици

     --Структура на макара:Еластична заптивка на пилот калем; минимум 0,15MPa диференцијален притисок потребен за возење на макара, не може да се префрли под вакуум негативен притисок

Функционални режими

    --Пејсоленоид (наставка 1):Под напон → P→A, B→R2; Ресетирање на пружината за исклучување → P→B, A→R1, еднонасочно ресетирање на цилиндарот

    --Двоен соленоид (наставка 2):Функција на мемориска брава, ја одржува позицијата на вентилот по исклучување на струја, идеален за долгорочни станици за стегање на притисок

3.3 Соодветни додатоци за инсталација

     --Монтирање со навој:Директно G1/8, G1/4 навојна врска, компатибилна со KQ2 приклучоци за притискање и PU/PA пневматски цевки

     --Остров на колекторски вентил:Посебна 5-портна колекторска основа 50-VV5FE3 (за серии 3000) / 50-VV5FE5 (за серии 5000), поддржува до 10 станици централизирано снабдување со воздух; воздушните канали со колектор одговараат само на VFE вентили, мешаното склопување со VPE вентили со 3 порти е забрането

3.4 Типични апликации (само за кола со цилиндри со двојно дејство)

     -- Пренос со двојно дејство, затворач, печат на цилиндри за стегање на производни линии отпорни на експлозија

     -- Контрола на префрлување на актуатор на пневматски топчест вентил / вентил со пеперутка NAMUR за хемиски цевководи

     -- Централизирана автоматизација на островот на вентили за работилници за обложување и прашина од литиумски батерии

     --Сите пневматски системи отпорни на експлозија кои бараат двонасочно движење на цилиндрите за продолжување и повлекување

3.5 Забелешка за ограничување

     Вакуумските кола се строго забранети. Без доволен диференцијален притисок под негативен притисок, макарата не може да се помести, што доведува до губење на вшмукувачката чаша и неисправност на цилиндерот. Компатибилен само со стандардно позитивно снабдување со воздух од 0,2~0,9MPa.

4. Електромагнетниот вентил со 3 порти од серијата 50-VPE, отпорен на експлозија (серија 50-VPE500 / 700)

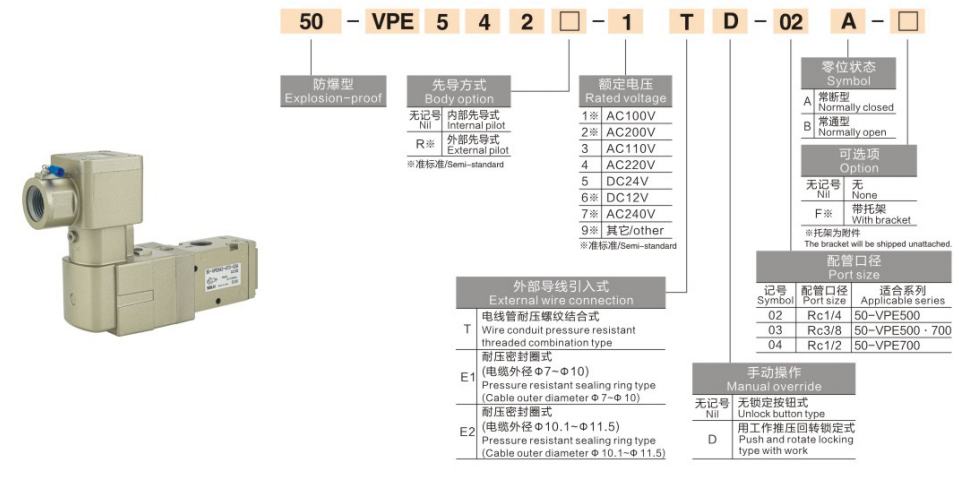

4.1 Дефиниција на кодот на моделот (пример: 50-VPE54201T)

     --50: Огноотпорна сериска шифра

     --VPE: 3/2-насочна еластична заптивка пилот-попетен вентил

     --542: Спецификација VP500, нормално затворена NC со навој

     --0: Стандардна конфигурација

     --1: нишка за порта G1/4

     --T: Метална огноотпорна кабелска жлезда

Подспецификации на моделот

     --50-VPE500: Стандарден проток, ефективна пресечна површина 41,4mm², Cv=2,3, за конвенционално ракување со вакуум

     --50-VPE700: висок проток, ефективна пресечна површина 72mm², Cv=4,0, за транспорт на големи листови и картонски картонски вакуум со повеќе дупки

4.2 Структура и логика на воздушно коло (3/2 нормално затворено NC, НЕ кабриолет)

     --Дефиниција на порта: P влез за напојување, A излез, R единечен издув; независна пилотска издувна порта PE. Во зоните отпорни на експлозија со висока прашина, надворешните цевководи можат да ги водат издувните гасови до безбедни области

     -- Структура на макара: пилотски тип на тврдо заптивка, стартување со нула диференцијален притисок, стабилна работа под полн вакуум до -101,2 kPa, посветен вентил отпорен на оган за вакуумски кола

NC Working Logic (НЕ може да се префрли на функцијата)

     --Под напон: P поврзан со A за довод на воздух, R затворен; вакуум генератор произведува негативен притисок, цилиндар со едно дејство се протега

     --Исклучување на струја: P исклучено, A автоматски се поврзува на R за ослободување од притисокот; Вшмукувачката чаша инстант прекин со вакуум, пружината со едно дејство на цилиндрите автоматски се повлекува. Работните парчиња се ослободуваат кога опремата отпорна на експлозија ќе се исклучи за да се подобри оперативната безбедност

4.3 Соодветни додатоци за инсталација

     --Директна монтажа со навој: M5, G1/8, G1/4 порти за навој, директно инсталирани нагоре од вакуумските генератори

     --Посветен остров со вакуумски колектор: ексклузивна основа со 3 порти 50-VV3PE со независни воздушни канали, не може да се меша склопен со вентили VFE со 5 порти

4.4 Основни предности (само усогласен огноотпорен вентил за вакуумски кола отпорни на експлозија)

     --Стартување со нула диференцијален притисок, компатибилен и со вакуумски негативен притисок и со стандардни работни услови со позитивен притисок

     --Автоматско олеснување на притисокот при губење на моќност; работните парчиња се ослободуваат кога опремата отпорна на експлозија ќе престане за да се избегне повреда при стегање или опасност од паѓање

     -- Заптивка со ултра ниско истекување, без слабеење на вшмукување при долготрајна вакуумска адсорпција

4.5 Типични апликации

     -- Ракување со вакуум отпорен на експлозија: ZU/ZB вакуумски генератор + ZPT тампон вшмукување чаша за литиумска батерија, облога и подигање материјал отпорен на експлозија на храна

     -- Цилиндрите за враќање на пружините со едно дејство за кревање, стегање и исфрлање, едноставно алатирање

     -- Пренесување адсорпција со негативен притисок на филм, картони и стаклени листови во запаливи и експлозивни работилници

     -- Разгранете ги колата за прекин на доводот на воздух и одржување на притисокот за опрема отпорна на експлозија

5. Споредбена табела: 50-VFE VS 50-VPE

6. Стандардно целосно усогласување на пневматско коло со отпорност на експлозија

     --Коло1: Ракување со вакуум отпорен на експлозија (50-VPE54201T):  Комбинација на воздух отпорна на експлозија без масло AFC2000 → 50-VPE54201T → PU6 цевки → директно вакуумски генератор ZU + тампон за вшмукување ZPT

    --Коло 2: Пренос со двојни цилиндри отпорни на експлозија (50-VFE51201T):  Троен воздушен уред отпорен на експлозија AC2000 → 50-VFE51201T Остров на вентили со 5 порти → PU8 цевки → SC/SDA цилиндар со двојно дејство отпорен на експлозија

    --Коло 3: Затегнување со едно дејство кое е отпорно на експлозија:  Регулатор на притисок отпорен на експлозија AR → 50-VPE500 → PU4 микро цевки → MAL мини цилиндар со едно дејство

7. Спецификации за безбедност на работа со избор и експлозија

    --Вакуумските кола мора да прифатат само 50-VPE:  Структурата на макара од 50-VFE не може да се помести без диференцијал на притисок; користењето за вакуумски кола доведува до целосен дефект и безбедносни ризици од паѓање на работното парче. AC/BC тројните единици со генератори на магла за масло се строго забранети за вакуумски системи, бидејќи контаминацијата на маслото ќе го блокира VPE течењето и ќе предизвика истекување.

    --Цилиндрите со двојно дејство мора да имаат 5-портен вентил 50-VFE:  VPE со 3 порти обезбедува само единечен излез на воздух и не може да го реализира проширувањето и повлекувањето на двонасочното движење на цилиндерот; не може да ги замени вентилите со 5 порти.

     --Забрането е мешано склопување на бази на колектор:  5-портната VFE база и 3-портната VPE база имаат независни отвори за воздушни канали. Вкрстеното вградување ќе предизвика истекување на воздухот во целото коло и дефект на опремата.

    --МајкаЗадолжителни правила за ожичување отпорни на експлозија:  Оригиналните фабрички T-тип на метални огноотпорни кабли жлезди мора да се користат со цврсто затворени кабли; нема изложени метални контакти во кутиите за жици. Забранета е неовластена замена со обични пластични приклучоци. Ако на издувниот приклучок за пилот PE му треба надворешно одводнување, цевководите мора да го одведат издувниот гас до назначените безбедни зони отпорни на експлозија за да се избегне акумулација на запалив гас.

    --Барање за филтрирање на предниот дел за довод на воздух:  AF/AFC филтерот за воздух (прецизност 5μm) мора да се инсталира нагоре од вентилите отпорни на експлозија. Прашината и водената пареа што ќе навлезат во телото на вентилот ќе предизвикаат заглавување на макарата, што може да предизвика опасност од согорување и експлозија при работни услови отпорни на експлозија.

     --Правила за одржување и ремонт:  Исклучете го рачниот вентил за глобус на HSV и издувниот преостанат притисок на цевководот пред расклопување за одржување. Забрането е расклопување на куќиштето кое е отпорно на експлозија под напон или под притисок; оштетените огноотпорни површини за парење ќе ги поништат сите сертификати отпорни на експлозија.

8. Полиња за индустриска примена

     Литии за премачкување и склопување отпорни на експлозии, автоматизација за прскање бои, автоматска контрола на вентилите за хемиски цевководи, работилници за прашина за печатење мастило, производни линии за пакување за пакување отпорни на експлозија на храна, пневматски актуатори за поддршка на нафта и гас, фармацевтска чиста опрема отпорна на експлозија, манипулатори за сортирање материјали отпорни на експлозија за прашина.

Резиме на една реченица

     Електромагнетните вентили за огнено отпорни на SOLH 50 се делат на 50-VFE тип на макара со 5 порти за цилиндри со двојно дејство и 50-VPE 3-портен тип за вакуумски и цилиндри со едно дејство, сертифицирани Ex d II BT4 / CCC / TIIS со оценка за сите безбедни решенија за вклучување со IPXu, како и оценка за севкупно префрлување PXcer. Индустриски производни линии за запаливи експлозиви 1 и зона 2.
