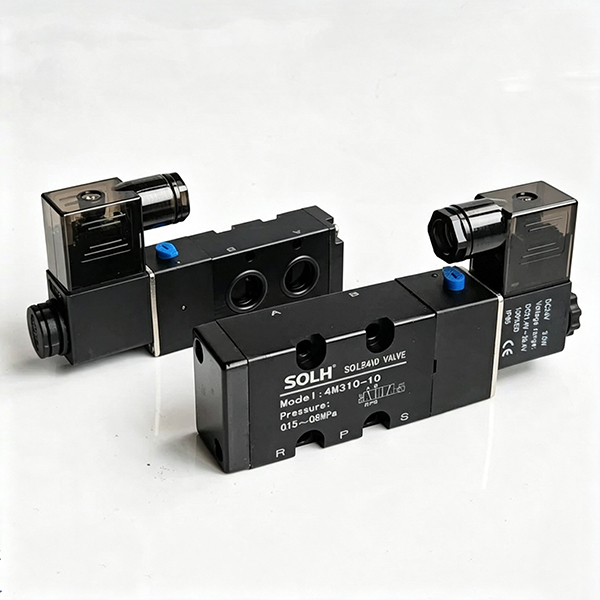

4 М серија NAMUR Стандарден електромагнетниот вентил со 5/2 правец | Тип вентил за плоча поставена на побудувачкиот

Марка: SOLH од Richge Technology

1. Преглед на производот

     Серијата SOLH 4M е професионалецСтандарден NAMUR електромагнетниот вентил од типот на плочка со 5/2 насоки специјално дизајниран за автоматска контрола на пневматски активатор. Строго е во согласност со меѓународните NAMUR стандарди за странично монтирање со стандардни отвори за монтирање на дното на вентилот. Вентилот може директно да се ламинира и да се инсталира на страната на пневматските топчести вентили и актуаторите на вентилите со пеперутка без средни воздушни цевки од адаптер. Исклучиво се користи за кола за автоматска контрола на вентилите, тој целосно одговара на стандардите на серијата Airtac 4M и е структурно различен од конвенционалните електромагнетни вентили од типот на 4V цевки.

  1.1 Основни спецификации на производот

     • Функциски режим: 5/2 правец (5-порти 2-позиции)

     • Структура на погонот: Внатрешна пилотска макара, работа без подмачкување

     • Стандард за монтирање: NAMUR стандардна странична монтажа (основа интегрирана со воздушни кола P/A/B/R1/R2)

     • Мејнстрим модели: 4M210-08, 4M210-06, 4M110-06

2. Комплетни правила за кодирање на модел и листа на целосни серии

 1. Логика за кодирање: 4M [Код на големина] [Контролен код] [Функционален код] - [Нишка на порта]

  2. Модел Пример

     4М210-08: големина 200, единечна електрична контрола со ресетирање на пружината, PT1/4 надворешна порта за навој

 3. Список на спецификации на главниот модел на целосна серија

3. Основни технички параметри

4. Предности на јадрото за монтирање NAMUR и точки за избор на клучеви

     • Интегрирана база на воздушно пристаниште НАМУР: Дното на вентилот е вградено со воздушни порти A/B. Откако ќе се вклопи во активаторот, тој автоматски се спојува со двете отвори за довод на воздух на активаторот. Не се потребни надворешни воздушни цевки за A/B порти; само P влезниот воздух и R1/R2 издувните порти имаат потреба од поврзување со надворешен извор на воздух, поедноставување на структурата на цевките и намалување на точките на истекување.

     • Вградена рачна шипка за тестирање: Опремен со рачно копче за дебагирање на страната на вентилот, поддржува рачно тестирање за отворање и затворање на вентилот по исклучување, погодно за инсталација на лице место, дебагирање и одржување на опремата.

     • Карактеристики на режимот на двојна контрола: Моделите со двојна електрична контрола од 4M×20 усвојуваат структура на меморија со самозаклучување со исклучување за да ја задржат моменталната положба на вентилот; Моделите со единечна електрична контрола од 4M×10 автоматски се ресетираат со сила на пружината по исклучувањето на струјата, исполнувајќи ги барањата за безбедно ресетирање и задржување на позиционирањето соодветно.

     • Компатибилно монтирање на колектор: Ја дели истата основна спецификација како и серијата 4V (4M100M/200M/300M база на колектор). Поддржува централизирано снабдување со воздух за повеќе вентили преку инсталација на колектор и може директно да се монтира на еден погон за независно работење.

5. 4M NAMUR вентил наспроти 4V конвенционален вентил за цевки | Водич за избор против грешки

6. Типични апликации за појавување

     • Систем за автоматска контрола на вентилот: 4M210-08 усогласен со пневматски актуатор DA/SR + вентил за топка/пеперутка, широко користен во опрема за петрохемиски, третман на вода и префрлување течности во цевководи.

     • Интегриран систем на Valve Island: Прифатете ја 4M200M мулти-врска колекторска основа за да се реализира централизирано снабдување со воздух и интегрирана инсталација на повеќе електромагнетни вентили од серијата 4M за автоматизирани групи на цевководи.

     • Поклопување на цевководи: Поврзете ги надворешните приклучоци за навој со директно поврзување со машки навој за брзо поврзување KQ2 за брзо спојување со главниот цевковод за извор на воздух за стабилно и без протекување поврзување.

Резиме на една реченица

     Серијата SOLH 4M е наменски NAMUR стандарден електромагнетниот вентил со 5/2 насоки за пневматски актуатори, со директно монтирање без цевки, работа без подмачкување и заштита IP65, што е оптимална потпорна контролна компонента за автоматско вклучување на пневматски топчести вентили и вентили за пеперутка.
