Пневматски електромагнетниот вентил од 3V серија 3/2 | Контролен вентил со NC/NO со директен и пилот

Марка: SOLH од Richge Technology

1. Преглед на производот и структурен интерфејс

     Серијата SOLH 3V е стандард3/2 насоки електрично контролиран насочен електромагнетниот вентил достапни водиректно дејствување иуправувана од пилот структури. Дизајниран специјално за контрола на цилиндрите со едно дејство, прекинување на пневматско коло и регулација на вакуумскиот систем, обезбедува две основни конфигурации: нормално затворено (NC) и нормално отворено (NO). Со издржливо куќиште од алуминиумска легура, компактна структура, брз одговор и опционално стартување со нула притисок, тој служи како стандарден универзален контролен вентил за минијатурни пневматски системи за автоматизација.

  1.1 Стандардна дефиниција на 3/2 порта

     • P Порт: Главен влез за воздух

     • Пристаниште: Работна порта, поврзана со пневматски цилиндри со едно дејство или млазници за вакуум

     • Р Порт: Приклучок за издувни гасови, инсталирајте пригушувач за намалување на бучавата

  1.2 Погонска и структурна класификација

     • Режим на возење: Електромагнетно директно дејство / опционално управувано од пилот

     • Тип на серија: Директно дејство (3V1/3V2); Работен со пилот (3V100/3V200/3V300)

     • Материјал за тело: Алуминиумска легура со висока цврстина, лесна и издржлива

2. Принцип на работа на 3/2 начин вентил

     Серијата 3V го усвојува дизајнот на контрола со една намотка, поделен на типови NC и NO со целосно независна работна логика, широко користен за автоматско ресетирање на цилиндрите и контрола на вакуумското коло.

  2.1 Нормално затворено (NC) – Најчест тип

  Применливи модели: 3V110, 3V210, 3V310

     • Состојба на ресетирање на исклучување: Пружинското ресетирање ја запечатува влезната порта P; Портата А комуницира со портата R за издувните гасови, без излезен притисок.

     • Работна состојба за вклучување: Електромагнетна сила го повлекува јадрото на вентилот за да се префрли; P влезот се поврзува со работната порта A за довод на воздух; R издувната порта е целосно затворена.

  2.2 Нормално отворен тип (НЕ).

  Применливи модели: 3V120, 3V220, 3V320

     • Состојба на ресетирање на исклучување: P влезот комуницира со работната порта за континуирано снабдување со воздух; R издувната порта е затворена.

     • Работна состојба за вклучување: P влезната порта е запечатена; Работната порта комуницира со портата R за олеснување на притисокот и издувните гасови.

3. Параметри за класификација и спецификација на сериите

  3.1 Серија со директно дејство (3V1 / 3V2) - Стартување со нула притисок

  Основна предност: Поддржува стартување со нула притисок од 0MPa, ултра-брза брзина на одговор (＜0,05s), стабилни перформанси за работни услови со низок притисок и вакуум.

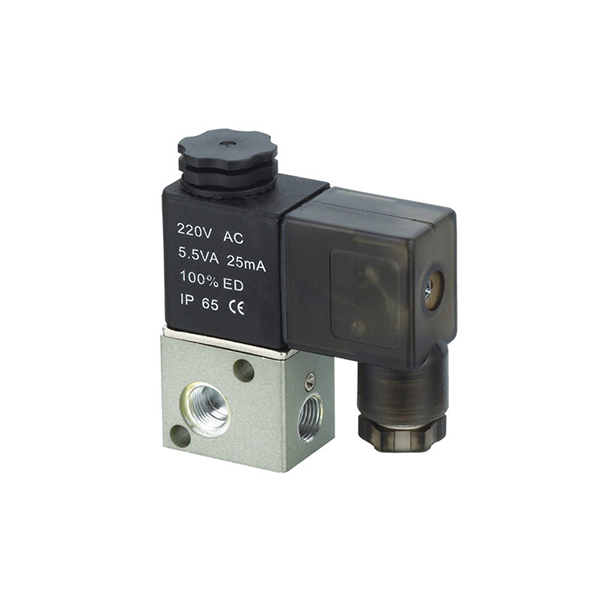

  • 3V1 микро серија

￮ Големина на порта: M5, G1/8 (06)

￮ Површина на проток: 10,2 mm² (CV=0,6)

￮ Типичен модел: 3V1-06, 3V1-M5

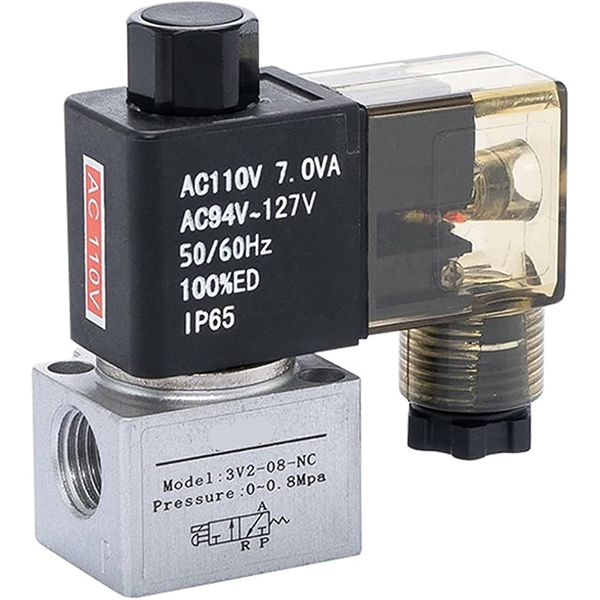

  • 3V2 мини серија

￮ Големина на порта: G1/8 (06), G1/4 (08)

￮ Површина на проток: 17,0 mm² (CV=1,0)

  3.2 Серија управувана со пилот (3V100 / 3V200 / 3V300) - голем проток

  Основна предност: Голем капацитет на проток и мала потрошувачка на енергија; бара минимален притисок при стартување за стабилно префрлување, погоден за стандардни пневматски кола под притисок.

  • Серија 3V100: Големина на порта M5, G1/8 (06)

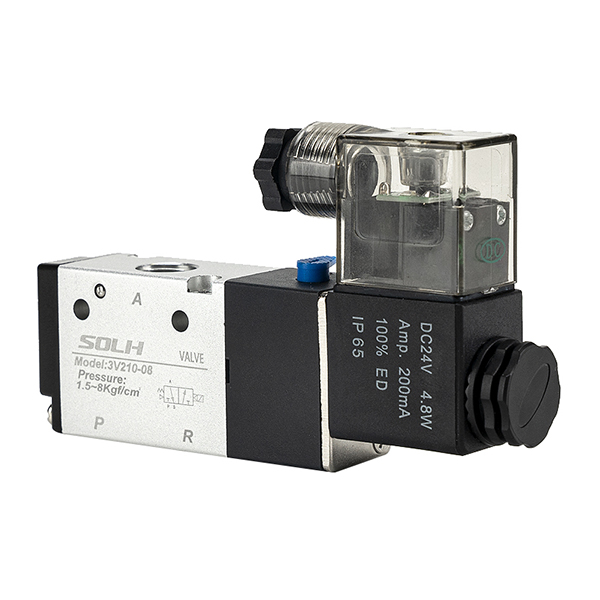

  • 3V200 Универзална серија

￮ Големина на порта: G1/4 (08)

￮ Површина на проток: 17,0 mm² (CV=1,0)

￮ Типичен модел: 3V210-08

  • Серија 3V300 со голем проток

￮ Големина на порта: G3/8 (10)

￮ Површина на проток: 28,0 mm² (CV=1,65)

4. Комплетни правила за кодирање на модел и примери за нарачка

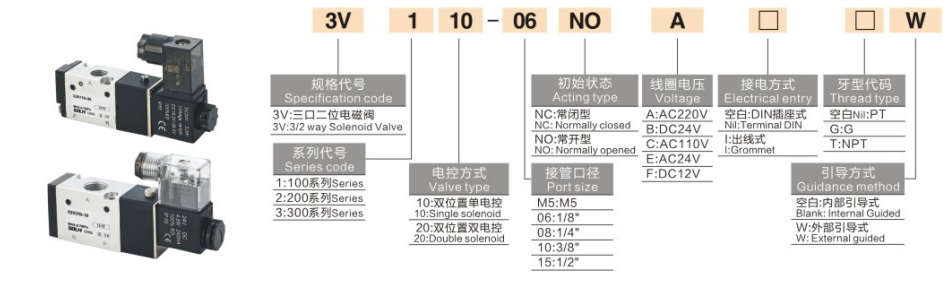

  1. Логика за кодирање: 3V [Код на серијата] [Функционален код] - [Големина на порта] [Шифра на напон] [Шифра за поврзување]

 2. Примери за стандарден редослед

     • 3V210-08-B: 3/2 правец, NC тип, G1/4 порта, DC24V, DIN приклучок

     • 3V1-06-A: 3/2 начин, NC тип, G1/8 порта, AC220V

5. Основни технички параметри

6. Основни предности на производот

     • Посветен 3/2 начин дизајн: Совршено усогласен со цилиндри со едно дејство со повратна пружина, ексклузивни за стегање, дигалка и ресетирање на пневматско извршување.

     • Двојни режими на работа: Опционални типови Нормално затворени (ресетирање со исклучување) и Нормално отворено (работно со исклучување) за да се прилагодат на разновидна логика на процесите.

     • Опции за двоен погон: Типот со директно дејство поддржува стартување со нула притисок за сценарија со вакуум/низок притисок; пилот-управуван тип реализира голем проток и стабилна работа со мала моќност.

     • Компактен и издржлив: Мини интегрирана структура, одлични перформанси на запечатување, долг работен век и дизајн без подмачкување.

     • Флексибилна електрична конфигурација: Повеќекратните напонски спецификации (AC220V/110V/24V, DC24V/12V) и режимите на двојни жици ги задоволуваат глобалните барања за усогласување.

     • Висока компатибилност: Иста големина на инсталација како и пневматските контролни вентили 3А и рачните вентили од 3L, поддржувајќи директна замена и надградба.

7. Типични сценарија за примена

     • Автоматска контрола на цилиндрите со едно дејство (стегање, дигалка, механизам за ресетирање пружини)

     • Префрлување на системот за генератор на вакуум и вшмукување млазници (типот со директно дејство поддржува контрола на негативен притисок)

     • Контрола на вклучување-исклучување на пневматско коло, безбедносно блокирање на опремата, работа со мало активирање

     • Директна замена за вентили со воздух 3А и рачни вентили 3L во стандардни пневматски системи

Резиме на една реченица

     Серијата SOLH 3V е стандарден 3/2 правец електромагнетен вентил за насочување со NC/NO двојни режими и директни/пилотски структури со двоен погон, професионално применет за контрола на погонот на цилиндрите со едно дејство и вакуумското коло, служејќи како основна контролна компонента за минијатурни пневматски системи за автоматизација.
