Пневматски контролен вентил од 3/2 насоки од серијата 3A | Надворешен воздушен насочен вентил

Марка: SOLH од Richge Technology

1. Преглед на производот и функција на основниот интерфејс

     Серијата SOLH 3A е мејнстримНадворешен контролен вентил за насочување со воздух со 3/2 насоки следејќи ги стандардните спецификации на Airtac. Воден чисто од воздушен сигнал наместо електромагнетна намотка, тој е специјализиран за телескопско движење и контрола на задржување притисок на цилиндрите со едно дејство. Ја реализира безбедната и стабилна пневматска логика на доводот на воздухот, држењето на положбата и издувните гасови, служејќи како основна безбедносна контролна компонента за неелектрични пневматски системи, средини отпорни на експлозија и опрема што не е безбедна.

  1.1 Стандардна дефиниција на интерфејс со 3 порти

     • P Порт: Главна влезна порта за довод на компримиран воздух

     • Пристаниште: Работна излезна порта, директно поврзана со цилиндри со едно дејство

     • Р Порт: Издувна порта за олеснување на притисокот и брзо ресетирање

  1.2 Работна логика и структурни карактеристики

     • Единечна пневматска контрола (3A110/210/310/410): Воздушен сигнал за рикверц, автоматско ресетирање на пружината по исклучување на сигналот, дизајн за ресетирање без дефект.

     • Двојна пневматска контрола (3A120/220/320/420): Алтернативна контрола со двоен воздушен сигнал, ја одржува моменталната положба по исклучување на воздухот со функцијата за заклучување на меморијата.

     • Основна структура: Структура од типот на калем со висока прецизност, надворешен пневматски погон, издржливо тело од алуминиумска легура, стандардна работа без подмачкување (специјално подмачкување достапно за екстремни работни услови).

2. Стандардни правила за кодирање на модели и вообичаени модели

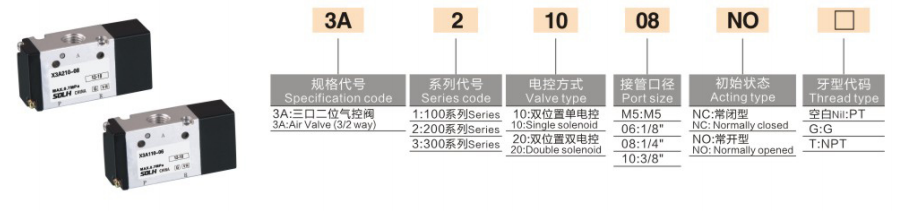

  1. Логика за кодирање: 3A [Големина на серијата] [Тип на контрола] - [Големина на порта]

  2. Спецификација на заеднички модел и сценарија за примена

3. Основни технички параметри

4. Основни предности на производот

     • Чист пневматски дизајн отпорен на експлозија: Нема електрични компоненти внатре, целосно приспособливи на правливи, влажни и запаливи експлозивни средини. Обезбедува автоматско ресетирање и безбедност на опремата кога изворот на воздух или напојувањето не функционира, со ултра висока оперативна сигурност.

     • Приспособливост на режимот на двојна контрола: Единечна пневматска контрола за безбедно ресетирање и задржување на притисокот; двојна пневматска контрола за меморија на позицијата на исклучување на воздухот и долгорочно заклучување, покривајќи ја целата конвенционална логика на контрола на цилиндрите со едно дејство.

     • Високи ефикасни перформанси за запечатување: Прецизна структура на макара со посебен процес на површинска обработка, со низок притисок при стартување, одлична затегнатост на воздухот, стабилно префрлување и долг работен век.

     • Флексибилна инсталација и заштеда на простор: Поддржува произволна инсталација со повеќе агли. Може да се користи независно или да се интегрира со разводни основи за да се формираат модуларни групи на вентили, со што ефикасно се заштедува простор за инсталација на опремата.

5. Типични сценарија за примена

     • Контрола на цилиндри со едно дејство: Реализира телескопски дејства како што се дигалка, стегање и превртување, со проширување на цилиндарот со довод на воздух и повлекување со ресетирање на пружината.

     • Безбедносен систем за блокирање на опремата: Автоматски го ресетира и ослободува притисокот кога изворот на воздух не успее или опремата се исклучува, избегнувајќи механичко заглавување и обезбедувајќи безбедност на производството.

     • Работни станици за задржување на долгорочен притисок: Двојниот пневматски контролен режим ја одржува фиксната положба на цилиндарот без континуирано довод на воздух, погоден за долготрајни процеси на стегање и позиционирање.

Резиме на една реченица

     Серијата SOLH 3A е стандарден надворешен пневматски контролен вентил во 3/2 насоки со единечни/двојни режими на контрола на воздухот, прецизно запечатување на калем и тело од алуминиумска легура. Тоа е претпочитаната основна компонента за безбедно враќање наназад и контрола на задржување на притисокот на пневматските цилиндри со едно дејство.
