Електромагнетниот вентил со месинг течност од 2V серија 2/2 | Директно дејствување и управувано со пилот

Марка: SOLH од Richge Technology

1. Преглед на производи и основна класификација

     Серијата SOLH 2V е професионалецЕлектромагнетниот вентил со течност со 2/2 насоки дизајниран за универзална контрола на течноста на воздухот, водата и маслото. Тој е поделен на два основни структурни типа:2V025 тип директно дејство и2V130/2V250 дијафрагма пилот управуван тип. Усвојувајќи го висококвалитетното тело на вентилот од месинг со врвни материјали за запечатување, серијата се одликува со опција за стартување со нула притисок, голем капацитет на проток, брз одговор и компатибилност со широк медиум. Служи како главен вентил за контрола на течноста за општа намена за автоматизирани кола за вода, воздушни цевководи, вакуумски системи и опрема за подмачкување.

2. Целосни правила за кодирање на моделот

 1. Целосна логика на кодирање: 2V - Големина на отворот - Приклучок за навој - Тип на жици - Напон

 2. Примери за стандарден редослед

     • 2V025-08-DC24V: отвор φ2,5mm, навој G1/4, стандарден DIN приклучок, DC 24V

     • 2V130-15W-AC220V: отвор φ13 мм, конец G1/2, излез од жица, AC 220V

3. Два основни структурни типа и упатства за селекција

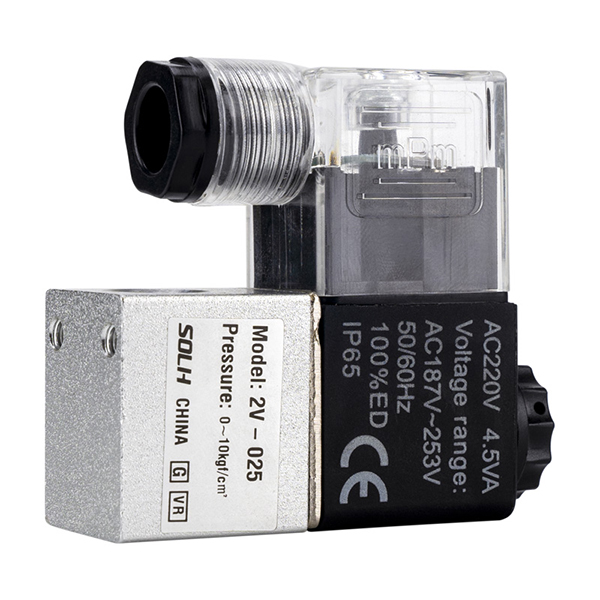

  3.1 2V025 Тип на директно дејство | Стартување со нула притисок

    Основна предност: Целосно оперативна при нулти притисок од 0MPa

     • Принцип на работа: Електромагнетниот калем директно го влече железното јадро за да го отвори отворот на вентилот, со што се реализира контролата на целосно отворање и затворање при нулта разлика при притисок без помош со среден притисок.

     • Отвор и проток: φ2,5mm отвор, CV вредност = 0,23

     • Спецификација на порта: G1/8 (06), G1/4 (08)

     • Опсег на притисок: 0 ~ 1,0 MPa, поддржува стартување со нулти притисок

     • Материјал за заптивање: Стандардна флуорогума VITON, одлична отпорност на масло, вода и слаба киселинска корозија

     • Материјал за тело: Компактно тело на вентил од месинг со висока прецизност

     • Применливи сценарија: Контрола на мал проток на течност, старт-стоп со нула/низок притисок, прекинувач за вакуум коло, минијатурни системи за ладење и прскање со вода

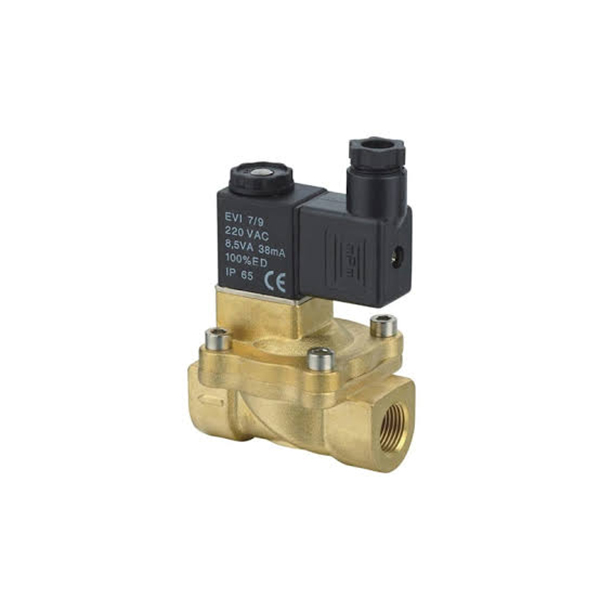

  3.2 2V130 / 2V250 дијафрагма пилот управуван Тип | Почеток на диференцијален притисок

    Основна карактеристика: Голем проток, мала потрошувачка на енергија, бара минимална разлика во притисокот

     • Принцип на работа: Олеснувањето на притисокот низ дупката на пилотот овозможува средниот притисок да ја притисне дијафрагмата за отворање на вентилот.Минимална разлика во притисокот при стартување: 0,05 MPa (0,5 bar), не може да се отвори под нула притисок.

     • 2V130 Спецификација: φ13мм отвор, CV=6,2; Порти: G3/8 (10), G1/2 (15)

     • 2V250 Спецификација: φ25mm отвор, CV=13; Порти: G3/4 (20), G1 инчи (25)

     • Опсег на притисок: 0,05 ~ 1,0 MPa

     • Материјал за заптивање: NBR нитрилна гума, оптимална за медиум за чиста вода и компримиран воздух

     • Тело и серпентина: Задебелено издржливо тело од месинг, усогласено со калем со висока стабилност со мала моќност

     • Применливи сценарија: Водни кола со голем проток, довод на вода од компресорот за воздух, снабдување со вода од котел, контрола на вклучување-исклучување на главниот гас/течен цевковод

4. Унифицирани општи технички параметри

5. Споредба на сериите 2V наспроти 2P | Водич за избор против грешки

Формула за избор

     Побарувачка за вклучување-исклучување на нула притисок → Изберете 2V025 / 2P; Голем проток со притисок на вода → Изберете 2V130 / 2V250; Тесен простор и евтин буџет → Изберете 2P пластичен вентил

6. Типични сценарија за примена

  6.1 2V025 Апликација

     • Контрола за вклучување-исклучување на изворот на воздух на вакуумскиот генератор

     • Коло за вода за ладење на минијатурна опрема

     • Автоматизирани системи за прскање и микро водоснабдување

     • Прецизна опрема за префрлување течности со мал проток

  6.2 2V130 / 2V250 Апликација

     • Чилер и индустриски систем за вода за ладење

     • Контрола на довод на вода на компресорот за воздух

     • Систем за автоматско надополнување на вода на котелот

     • Централизиран прекинувач на главниот цевковод за довод на воздух

     • Индустриска контрола на циркулацијата на вода и гас со голем проток

7. Соодветни придружни додатоци

     • Третман на преден извор на воздух: Поврзете го филтерот за регулирање на притисокот на воздухот од серијата AW за стабилизирање на изворот на воздух и нечистотиите на филтерот

     • Поклопување на вакуумско коло: Соработувајте со вакуумскиот генератор од серијата ZU за сигурно исклучување на изворот на воздух

     • Поврзување на гасоводот: Одговарајте на KQ2 со директно поврзување со машки навој, за брза инсталација на цевки без протекување

Резиме на една реченица

     Електромагнетните вентили од месинг серија 2/2 на SOLH 2V покриваат типови со директно дејство со нула притисок и пилотски голем проток, со универзална компатибилност со вода/воздух/масло, брз одговор и заштита IP65, обезбедувајќи економични и стабилни решенија за вклучување-исклучување на течности за различни системи за индустриска автоматизација.
