Електромагнетниот вентил со течност од 2/2 од серијата 2S (директно дејство + пилот-управуван)

Бренд:SOLH од Richge Technology

Преглед на производот

  1. Серијата SOLH 2S се 2/2-насочни нормално затворени електромагнетни вентили за исклучување на течности, поделени во две целосни производни линии:

     -- 2S со директно дејство (серија со мали отвори 030 / 050)

     -- 2S управуван со пилот (150~500 големи отвори)

  2. Дизајниран за автоматска контрола на вклучување/исклучување на чиста вода, компримиран воздух, масло за подмачкување, течност за сечење за ладење и слабо корозивни течни цевководи. Компактна интегрирана структура со запечатување отпорно на истекување; намотките поддржуваат долгорочно континуирано напојување.

     -- Тип со директно дејство: Целосно отворање под 0 MPa нула диференцијален притисок, идеален за гранки на микрофлуид со низок притисок

     -- Тип управуван од пилот: Голем отвор и голем проточен капацитет за главните доводни цевководи со големи димензии на цевки

  3. Широко се совпаѓа со кола за ладење на машински алати, линии за прскање за чистење, системи за одвод на компресор за воздух, опрема за третман на вода, автоматизација на течност за пакување храна.

Две линии на производи Целосна класификација: NC со директно дејство VS пилот-управувана NC

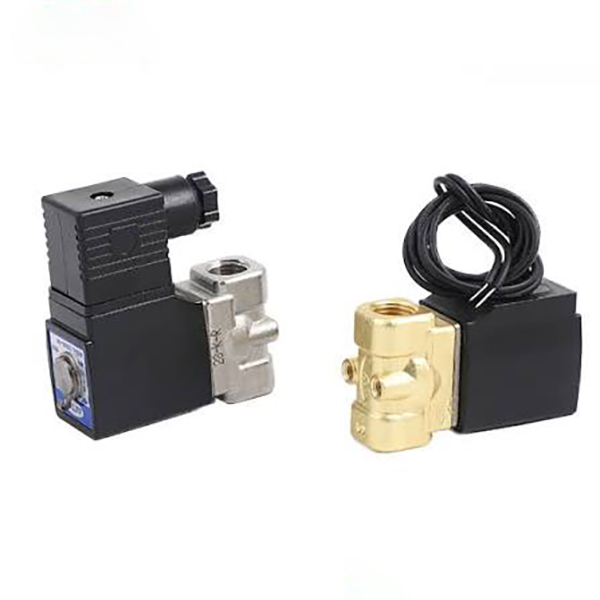

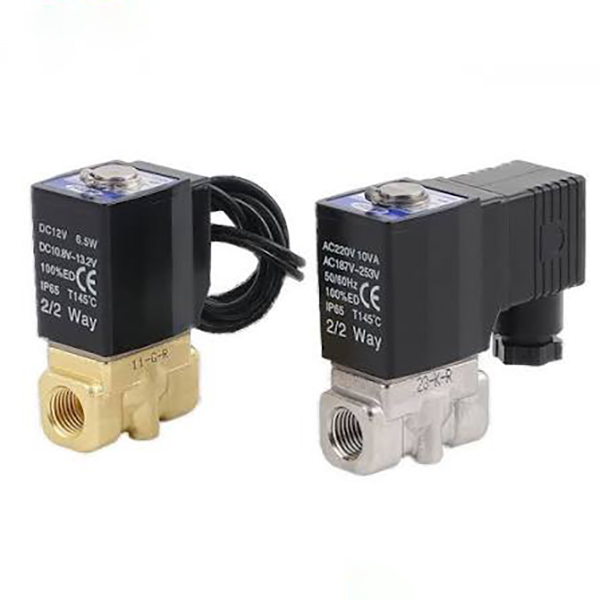

 1. 2S со директно дејство нормално затворено (пример на модел: 2S-L030-08)

     -- Принцип на работа:Нема помошна пилотска воздушна комора; електромагнетниот калем директно го повлекува стеблото на арматурата за да го отвори/затвори седиштето на вентилот. Целосно отворен дури и под 0 MPa нула притисок на вода/воздух.

        * Исклучување на струја: пружината притиска заптивка за целосно да ја исклучи течноста од цевководот;

        * ВКЛУЧЕНО: Намотката ја повлекува арматурата нагоре за да го отвори отворот на вентилот за премин на течноста

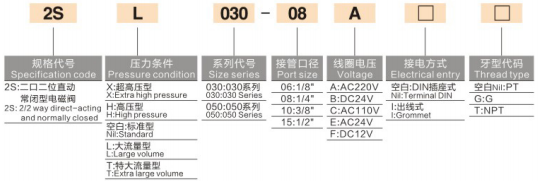

    -- Целосно правило за кодирање на модел:2S - Наставка на притисок - Серија на големина - Навој на пристаниште - Напон на серпентина - Тип на жици - Стандарден навој

        * 2S: Електромагнетниот вентил со директно дејство 2/2 насоки NC

        * Наставка за степен на притисок: Празен=Стандарден / L=Голем проток / T=Екстра голем проток / H=Висок притисок / X=Екстра висок притисок

        * Серија на големини: 030 (мини), 050 (средно мала)

        * Шифра на порта: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Шифра на напон: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Жици: Празен=ДИН приклучок, I=Тип на кабелска жица

        * Нишка: Празна=PT конусна нишка, G=G паралелна BSPP, T=NPT американска нишка

     -- Основни предности:

        *Стартување со нула диференцијален притисок, без ограничување на минималниот работен притисок, стабилна работа за микро кола со течност со низок притисок

        * Ултра компактно тело, произволен агол на монтирање без ограничување на гравитацијата

        * Брз одговор од милисекунда за брзи циклуси на вклучување-исклучување

     -- Сценарија за апликација:

       Спреј за масло за ладење со мал CNC машински алат, микро спреј за мини машина за перење, 3C опрема за исклучување на микро воздух/вода, вакуумски помошен довод на вода, цевководи со мали гранки (G1/8 ~ G1/2).

  2. Серии нормално затворени со пилот-управувана 2S

     -- Принцип на работа:Вграден минијатурен отвор за контрола на пилотот; се потпира на среден притисок на цевководот за да ја подигне главната дијафрагма/калем. Потребен е минимум 0,05 MPa диференцијален притисок за целосно отворање. Намотката ја контролира само малата дупка за крварење на пилотот со мала потрошувачка на енергија.

        * ИСКЛУЧЕНО: Пилотската дупка е запечатена, спротиводниот притисок ја компресира главната заптивка за да го затвори цевководот

        * ВКЛУЧЕНО: Притисокот на пилотската комора истекува, среден притисок ја крева главната макара за проток на течност со голем волумен; максимална големина на отворот до Φ50 (G2 инчи)

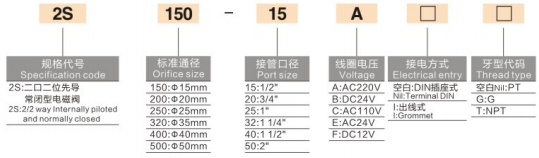

     -- Целосно правило за кодирање на модел:2S - Големина на отворот - Навој на пристаништето - Напон на серпентина - Тип на жици - Стандарден навој

        * 2S: Електромагнетниот вентил со 2/2 насоки NC управуван од пилот

        * Големина на рамката на отворот: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Шифра на порта: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Шифри за напон / жици / нишки целосно конзистентни со варијантите со директно дејство

    -- Основни предности:

        * Голема дупка, ултра висока стапка на проток, минимален пад на притисокот на цевководот за централизирана мрежа за снабдување со вода/воздух на целата линија

        * Мал калем со мала моќност придвижува големо тело на вентилот, ниско производство на топлина, погодно за 24 часа непрекинато континуирано работење

        * Широк проточен канал не е лесен за затнување, компатибилен со индустриска циркулирачка вода за ладење која содржи мали суспендирани нечистотии

     --Сценарија за апликација:

        Главни цевководи за довод/одвод на компресорот за воздух, главни водни кола за чистење со прскање со голема склопна линија, заглави цевки за третман на вода, опрема за печат за ладење на главните нафтени линии, тешки индустриски системи за водоснабдување.

Универзални карактеристики на заеднички производ (директно + пилот-управувано)

  1. Стандардна нормално затворена (NC) функција Фабрички стандардно

     Автоматско исклучување при исклучување на струја, спречува прелевање и истекување на течноста при исклучување на опремата за поголема безбедност на системот.

  2. Повеќекратни опционални материјали за заптивки

     -- Стандардна NBR нитрилна гума: Универзална за вода, воздух, масло за подмачкување

     -- Изборен EPDM етилен пропилен: Отпорен на киселина/алкали, топла вода и чиста течност наменета за храна

  3. Издржлив калем со висока температура и ниска моќност

     Отпорна на топлина изолациона калем за долго континуирано напојување, стабилна изолација против изгореници; опции за двојни жици (DIN приклучок / жица) за флексибилен распоред на кабинетот.

  4. Мулти меѓународни стандарди за нишки за извоз

     PT Британски конус, G BSP паралелно, NPT американски конец опционален, компатибилен со домашната автоматизација и прекуокеанските производствени линии.

  5. Приспособување според целосен притисок

     Серијата со директно дејство поддржува стандардно / голем проток / висок / екстра-висок притисок прилагодување; пилот серијата мајчин оценет за стандарден индустриски притисок на течност 0,05~1,0MPa.

  6. Универзална монтажа без гравитација

     Може да се инсталира вертикално, хоризонтално или превртено, одговара на тесниот електричен кабинет внатрешен распоред.

Унифицирана табела со општи технички спецификации

Табела за споредба со целосен избор на директен VS пилот

Сегментирани типични сценарија за апликација

  1. Опсег на примена на NC со директно дејство

     -- Вбризгување на масло за ладење во една точка и микро спреј за мали CNC машински алати

     -- Вклучување/исклучување на помошно водоснабдување со правосмукалка и мини воздушно коло за опрема за автоматизација 3C

     -- Мали ултразвучни машини за чистење, лабораториски јамки за контрола на микро течности

     -- Гранка за одржување на опремата, прекинувач за вода/гас со една точка за мали тела

  2.Опсег на апликација NC управуван од пилот

     -- Целосно одводнување на машината на компресорот за воздух и исклучување на главниот цевковод за воздух

     -- Контрола на главното коло за вода за голема опрема за чистење со спреј за склопување

     -- Опрема за третман на голема вода и циркулирачки цевки за заглавие за ладење со голем проток

     -- Амбалажа за храна, хемиска опрема главен затворачки вентил за течност со голем отвор

Основни правила за пресуда за избор

     -- Статички притисок на цевководот ＜0,05 MPa, наизменично снабдување со микро течност → Мора да изберете 2S со директно дејство

     -- Големина на цевката ≥G1/2, главен заглавие со голем проток, стабилен долготраен притисок на вода/воздух → Изберете пилотски 2S

     -- Топла вода, квалитетна храна, слаба киселина/алкална средина: наведете EPDM заптивка кога правите нарачка

     -- Централизирано ожичување во внатрешноста на контролниот кабинет на машината: Дајте приоритет на типот на жици на приклучокот DIN

     -- Надворешна влажна опрема: Изберете тип на жица со водоотпорна кабелска жлезда

Соодветни комплетни решенија за пневматски и флуидни кола

  1. Коло за мала гранка за ладење

     -- Единица за сервисирање на воздух AFC → Електромагнетниот вентил од серија 3V 3/2 → PU цевки → 2S вентил со директно дејство (контрола на јамката за вода за ладење)

  2. Целосно коло за заглавие на главната вода на машината

     -- Резервоар за вода / главна цевка на компресорот за воздух → 2S пилотски вентил со голем отвор → линии за разгранување со повеќестаници за прскање

  3. Работилница за течност отпорна на експлозија

     -- Единица за третман на изворот на воздух отпорен на експлозија → 3-насочен вентил отпорен на експлозија + пилотски вентил 2S серпентина отпорна на експлозија

Резиме на една реченица

     Електромагнетниот вентил од нормално затворен флуид од серијата SOLH 2S 2/2 се дели на модел со мал отвор со директно дејство при стартување со нула притисок и варијанта со голем отвор со висок проток на пилот со ниска моќност, со опционални заптивки NBR/EPDM, повеќенапонска компатибилност со повеќе нишки, широко користен за автоматско исклучување на алатот за вода и масло, контрола на вода и масло, опрема за автоматизација на пакување.
