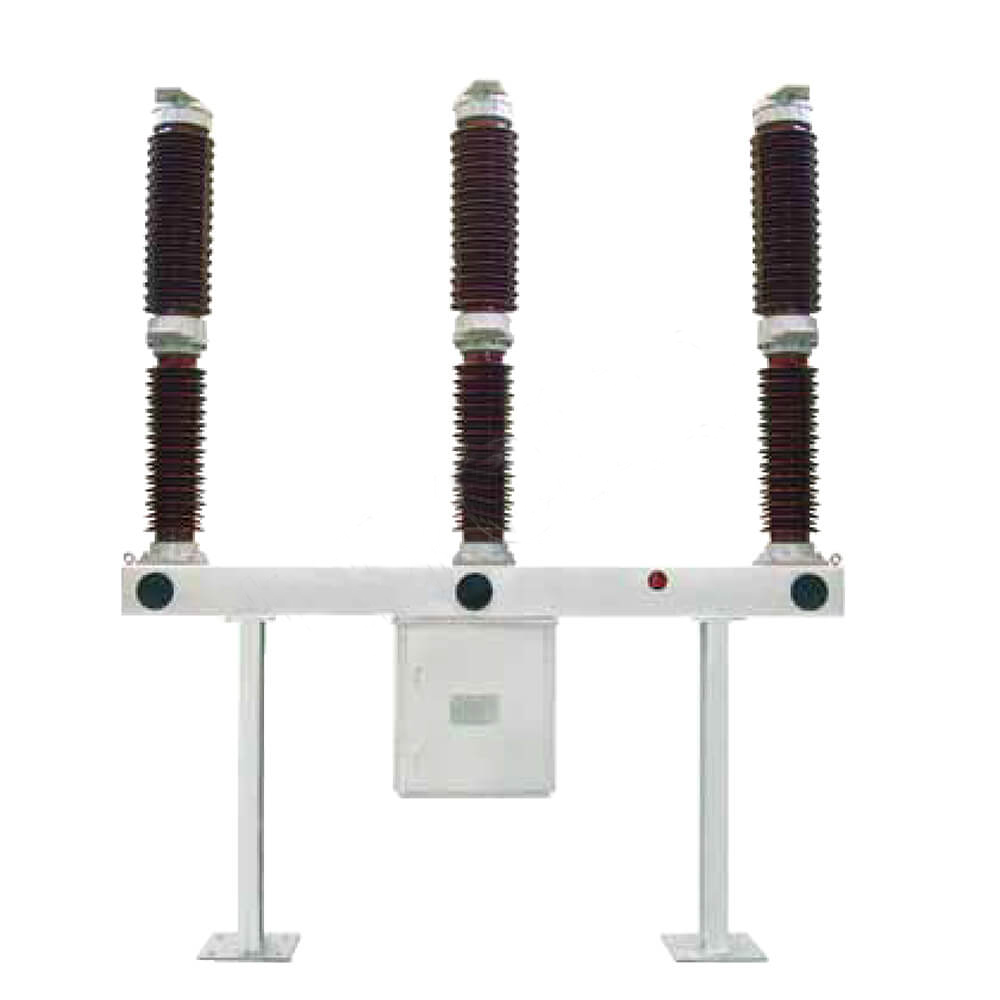

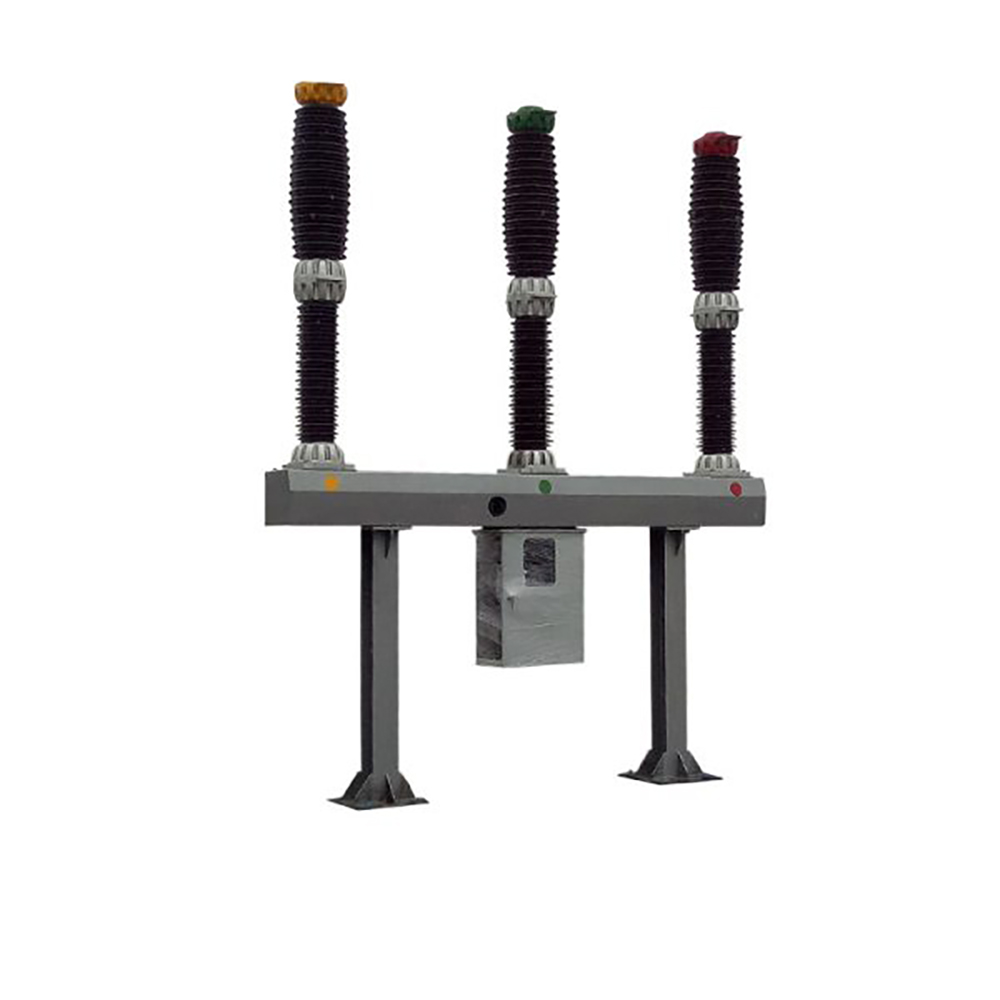

LW36-126 110KV 126KV Надворешен прекинувач на колото SF6

LW36-126 110KV 126KV Надворешен прекинувач на колото SF6

LW36-126/145 е комбиниран апарат, вклучувајќи прекинувач на колото на резервоарот SF6 во живо со само-експлозивна технологија за истребување на лакот. Технологијата на колото. Тој е способен за редовно работење и исто така може да се користи како прекинувач за поврзување на колото. Новиот пролетен оперативен механизам обезбедува голема сигурност и безбедност.

Само-енергетскиот прекинувач со високи напони LW36-126/3150-40, е прекин на колото на отворено, дизајниран за високонапонски AC системи. Тој е идеален за употреба во електрични мрежи со максимален напон од 145kV и номинална фреквенција од 50Hz. Овој прекинувач на колото се користи за да се прекинат номиналните струи, струите на дефекти или да се префрлат кола, обезбедување на основна контрола и заштита на електроенергетските системи. Исто така е погоден за употреба како прекинувач на врската во мрежните интерконекции.

Овој производ користи SF6 гас како лак за гаснење и изолација на лак. Опремена е со најновата технологија за гаснење на лакот и има нов механизам управуван од пролет. LW36-126/3150-40 нуди долг електричен живот, низок напор за работа, низок шум и голема сигурност, што го прави најсигурен избор за области со голема надморска височина или системи за напојување од 132KV. Исто така, може да ги замени увезените производи од ист тип.

Структурни карактеристики

Прекинувачот на колото усвојува трифазна порцеланска колона единечна структура. Трите фази се опремени со пролетен оперативен механизам, кој е централно распореден и се работи со трифазен, така што изгледот е нов и исклучителен. Прекинувачот на колото користи SF6 гас како изолација и медиум за гаснење на лак. За време на работата, поврзан е триполен гас SF6 на прекинувачот, а релето за густина на типот на покажувач се користи за да се следи нејзиниот напредок на притисокот и густината. Поради принципот на гаснење на лакот за самоенергија и оптимизираниот дизајн во системот за движење на прекинувачот, механичката ефикасност е ефикасно подобрена и оперативната работа е минимизирана;

Одлични перформанси на кршење и долг електричен живот;

Рамката за монтирање и поддршката се изработени од висококвалитетни челични плочи кои се свиткани како целина. Површинскиот третман усвојува процес на галванизација со топла натопи. Сите изложени сврзувачки елементи се изработени од материјали со голема јачина и галванизирани со топла натопи или стандардни делови од не'рѓосувачки челик. Школката за механизам е изработена од не'рѓосувачки челик, така што производот има одлична отпорност на корозија; висока механичка сигурност и може да се работи често;

Поради својствената висока јачина на изолација на сулфур хексафлуорид гас и оптимално движење на контакт на прекинувачот, прекинувачот ја расипува капацитетната струја без повторно владеење; Надворешното ниво на изолација е високо, надворешната изолација е дизајнирана со големо растојание од лази, растојанието од односот на лази е ≥31mm/kV, а перформансите на отпорност на нечистотија се одлични. Исто така, може да работи безбедно во груби околини;

Силен капацитет за носење на струја: Тестот за пораст на температурата се спроведува според 1,2 пати повеќе од номиналната струја од 3150a, односно 3780а и сè уште има голема маргина за пораст на температурата на секоја точка;

Целокупниот изглед на производот е компактен, инсталацијата и пуштањето на лице место се погодни, а обемот на работа за одржување е мал.

Апликации:

Заштита на електрична мрежа: широко користена во 132KV или повисоки напонски напорни мрежи за заштита и контрола.

Операции за префрлување: Погодно за префрлување на кола и како прекинувач на врски во интерконекциите на електроенергетскиот систем.

Употреба на голема надморска височина: Идеално за употреба во области со голема надморска височина заради неговиот стабилен дизајн и напредната технологија.

Услови на животната средина за употреба

Нормалните услови на животната средина за употреба ги исполнуваат следниве барања:

а) температура на амбиенталниот воздух -25 ℃ (-40 ℃) ~ +40 ℃;

б) надморска височина ≤2500м (2000м);

в) брзина на ветерот ≤34m/s;

г) дневна разлика во температурата ≤25 ℃;

д) интензитет на сонце ≤1000w/m;

ѓ) Ниво на отпорност на земјотрес Интензитет на земјотрес 8 степени (хоризонтално забрзување 0,2 g, вертикално забрзување 0,1 g);

е) дебелина на мраз ≤10мм;

ж) Нивото на загадување на воздухот не го надминува нивото ⅲ во GB/T 5582;

з) Локација за инсталација на отворено.

Ако корисникот има посебни барања за услови за употреба на животната средина, тие можат да преговараат со експерти за лајонд.

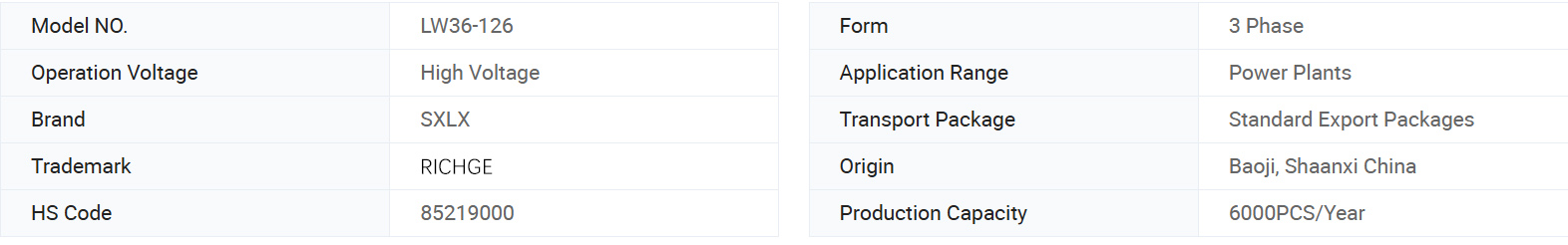

Основни информации.

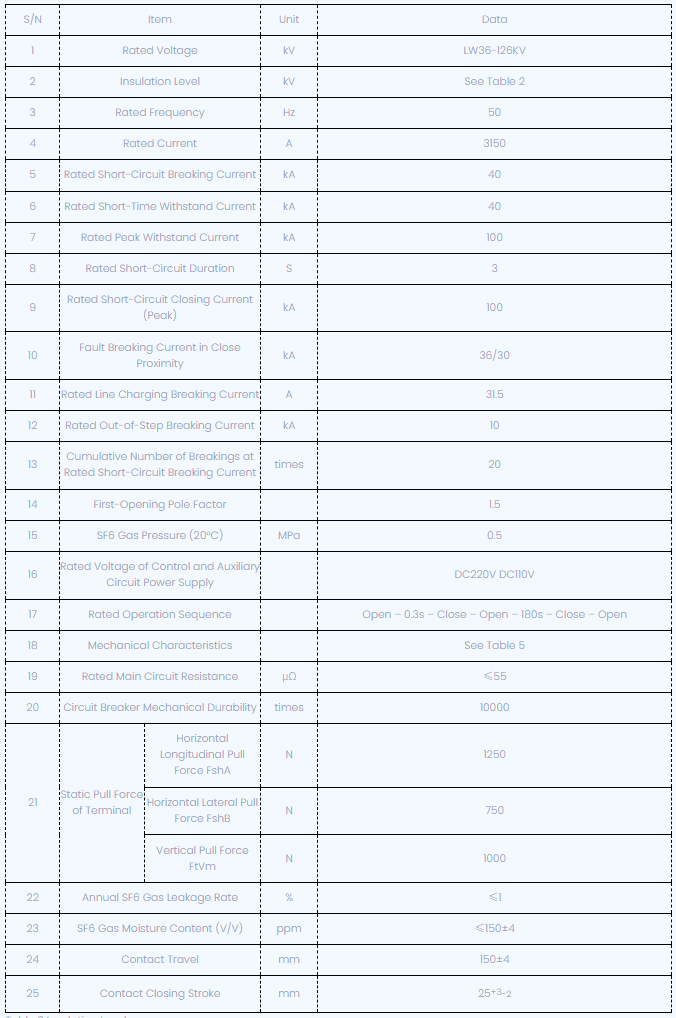

Технички параметри

Технички параметри LW36-126 SF6 Circuit

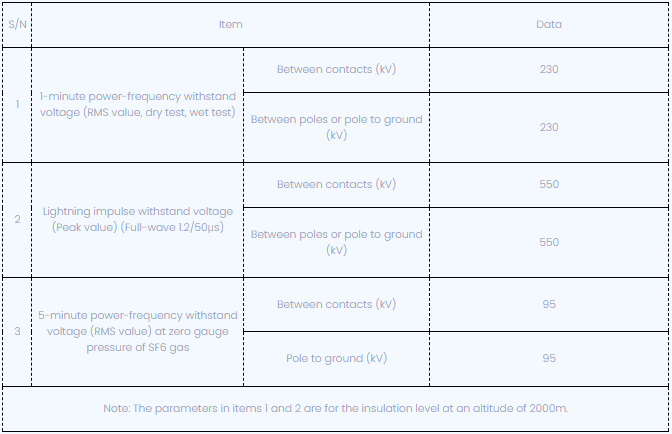

Табела 2 Ниво на изолација

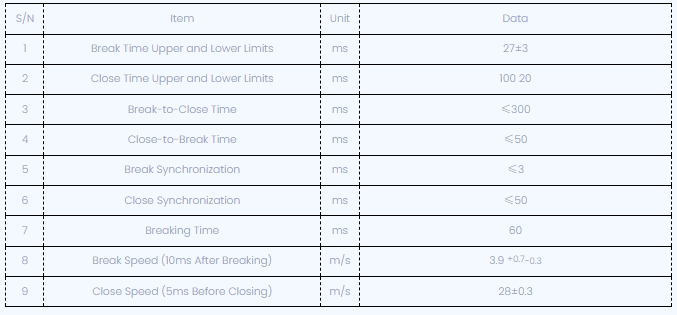

Табела 3 Механички карактеристики

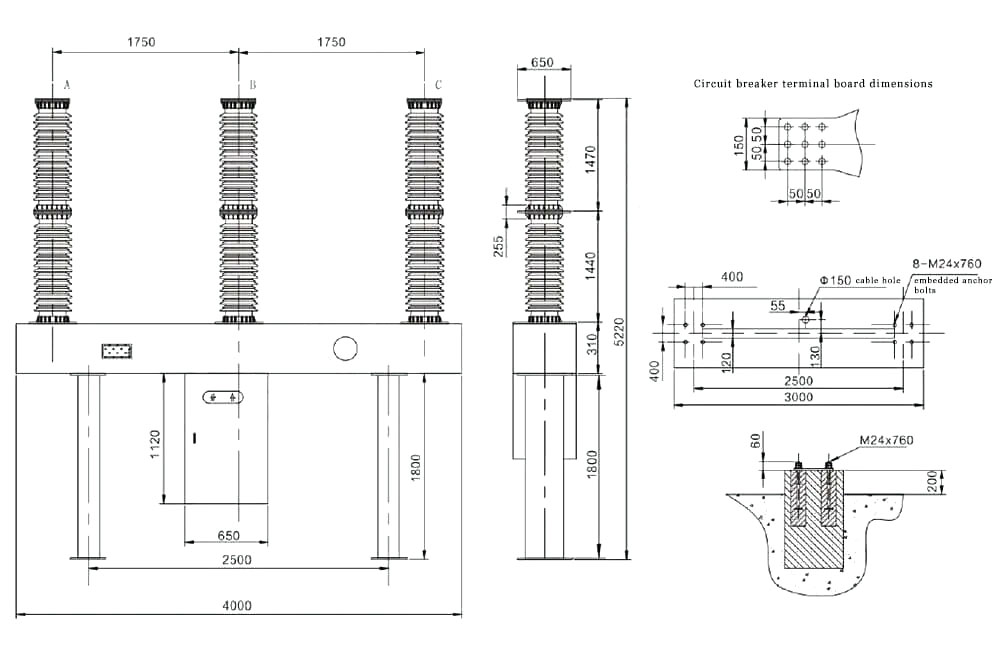

Технички цртеж

Известување за нарачка за прекинување на колото LW36 SF6

Модел и спецификации на прекинувачот на колото;

Оценети електрични параметри (напон, струја, струја на кршење, итн.)

Услови за животна средина за употреба (температура на околината, надморска височина, ниво на загадување на животната средина)

Електрични параметри за контролно коло (номинален напон на моторот за складирање на енергија, номинален напон на отворање и затворање на серпентина);

Име и количина на резервни делови, потребни специјални опрема и алатки (треба да се нарачаат одделно);

Насока на жици на примарниот горен терминал.

Известување за нарачка за прекинување на колото LW36 SF6

Модел и спецификации на прекинувачот на колото;

Оценети електрични параметри (напон, струја, струја на кршење, итн.)

Услови за животна средина за употреба (температура на околината, надморска височина, ниво на загадување на животната средина)

Електрични параметри за контролно коло (номинален напон на моторот за складирање на енергија, номинален напон на отворање и затворање на серпентина);

Име и количина на резервни делови, потребни специјални опрема и алатки (треба да се нарачаат одделно);

Насока на жици на примарниот горен терминал.
