Главна апликација
Внатрешниот прекинувач за заземјување на наизменична струја се користи во трафостаници и електрани за безбедно заземјување на високо-напонски кола за време на одржување или поправки. Обезбедува дека електричната опрема е безбедно испразнета, спречувајќи ги електричните шокови и оштетување на опремата. Прекинувачот е клучен за изолирање на делови од електрична мрежа или исклучување на кола за одржување, обезбедувајќи безбедност за техничарите. Се одликува со трајна градба, лесно работење и механизми за безбедност, како што се индикаторите за статусот на заземјување и системите за заклучување, обезбедувајќи сигурни и безбедни перформанси во високо-напонски средини.
Уредот за заземјување во затворен AC е меѓународно напреден производ развиен од напредна технологија, чија структура е склопување.
По сеопфатна проценка, перформансите ги исполнуваат барањата на GB1985-2004 AC со високи напонски прекинувач и прекинувач за заземјување и IEC6271-102: 2002, што е применливо за 3-12KV три-фазен напорен систем AC 50Hz; Има можност за исклучување на краток спој за заштита на друга електрична опрема во прекинувачот од оштетување и може да се користи со разни прекинувачи со висок напон, или како заштитена заштита за време на одржување на електрична опрема со висок напон.
Користете услови за животна средина
1. Надморската височина не смее да надминува 1000м;
2. Околу температурата на воздухот: Горна граница + 40 ℃, пониска граница-25 ℃;
3. Интензитетот на земјотрес не надминува 8 степени;
4. Дневната просечна релативна влажност нема да биде поголема од 95%, а месечниот просек нема да биде поголем од 90%;
5. Нечистотија оценка: 11。

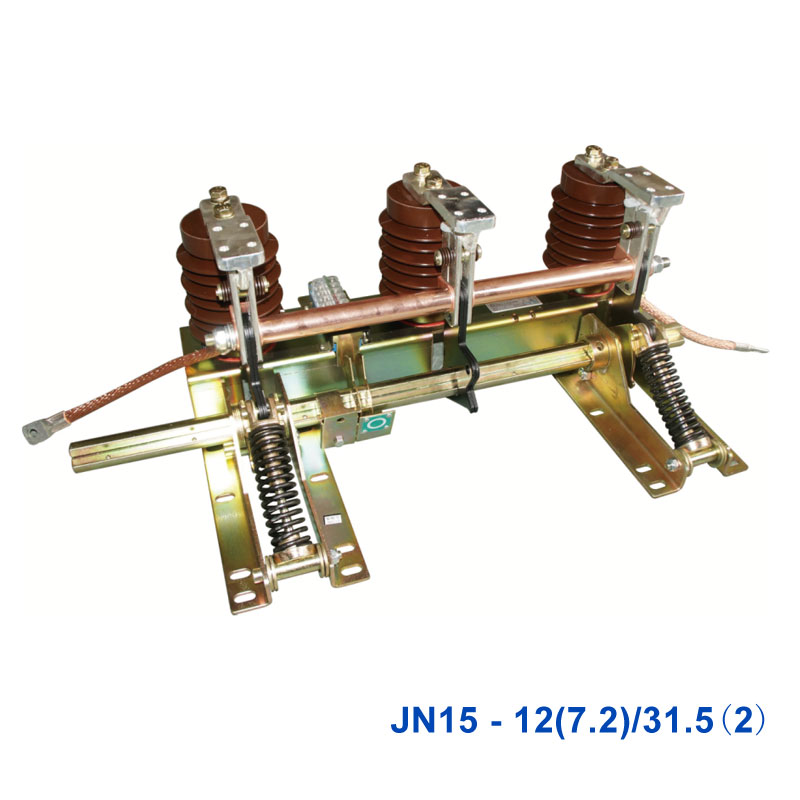

Внатрешен прекинувач за заземјување со висок напон
Модел бр. И опис
Главни технички параметри
| Главни технички параметри | единица | податоци | ||
| номинален напон | КВ | 12 | ||
| Оценето со кратко време издржи тековна | На | 31.5 | ||
| Оценето времетраење на краток спој | S | 4 | ||
| Оценета струја за исклучување на краток спој | На | 80 | ||
| Номинален врв издржи струја | На | 80 | ||
| Оценето ниво на изолација | Фреквенцијата на напојување издржливо напон е 1 мин | КВ | Екстремно до земја и наизменично | 42 |
| Молња врв издржи напон | 75 | |||
| Механички живот | Времиња | 3000 | ||
JNI 5-12 (7.2) / 31,5 (2) Облик на прекинувачот и големината на инсталацијата
Табела за поддршка
| Прототип на производи | Фазно растојание a | Поддршка б | Главна оска в | Редовен ред г. | Висина на сензорот за типот на плато висина e |
| JNI 5-12 (7,2) / 31,5 (2) -150 | 150 | 424 | 535 | 396 | |
| JNI 5-12 (7.2) / 31,5 (2) -165 | 165 | 454 | 565 | 426 | 145, под 1.000 м 170, под 2.000 м 185, под 3.000 м 210, под 4.000 м |
| JNI 5-12 (7.2) / 31,5 (2) -210 | 210 | 544 | 655 | 516 | |
| JNI 5-12 (7,2) / 31,5 (2) -250 | 250 | 624 | 735 | 596 | |
| JNI 5-12 (7,2) / 31,5 (2) -275 | 275 | 674 | 785 | 646 |
Нарачување на наставата
1. Кога нарачувате прекинувач за заземјување, означете го моделот на производот, растојанието и дали е опремено со е опремен (и означете го моделот на дисплеј).
2. Корисниците треба да ги наведат горните и долните позиции на навремените и статички контакти кога се инсталира прекинувачот на Земјата во кабинетот.
3. Ако корисниците имаат посебни барања, контактирајте ја нашата компанија.
